Kuwfi Outdoor Wireless CPE 무선 와이파이 음영 해소하기 (1/2)

옥상에 인터넷을 연결하기 위한 최상의 방법은 Outdoor Wireless CPE를 이용하는 것이다.

Outdoor Wireless CPE는 건물과 건물, 혹은 인터넷 서비스 음영을 해소할 수 있는 장비라고 생각하면 된다.
(CPE = customer premises equipment)
아래 그림을 보면 쉽게 이해가 될 겁니다.

(이미지 설명: 오른쪽에서 Outdoor Wireless CPE를 이용하여 인터넷을 다른 건물의 Outdoor Wireless CPE로 전달해주는 방식)

장비는 저렴한(?) 중국제 KuWFi Technology의 Kuwfi Outdoor Wireless CPE (이하 Kuwfi) 2대를 이용하여

  1. 2층 외벽에 유무선 공유기에 연결,부착하여 ap를 옥상으로 전달
  2. 옥상에서 전달받은 인터넷을 서비스 (혹은 가상 ap를 제공하여 서비스)

[장비 구성]

장비는 방수,방진이 되어 외부에 설치할 수 있다. (사진상으로는 아래 뚜껑을 열어둔 상태)
하지만 아래쪽 뚜껑을 닫아도 랜케이블이 나오는 구멍이 있기 때문에 거꾸로 달거나, 옆으로 달아 빗물이 들어갈 수 있는 상태로 설치하면 안 된다.

아래쪽 포트는 다음과 같다.

  • 전원: 12/24v 가능. 구멍의 직경이 적혀있지 않네요.
  • Reset: 길게 10~15초를 누르고 있으면 공장초기화
  • LAN: 대개 세팅을 위해 pc,공유기에 연결합니다.
  • WAN / LAN / PoE: 인터넷 라인을 직접 연결하거나, 전원으로 이용합니다.
PoE(Power over Ethernet)란 전력과 데이터를 단일 Ethernet 케이블 하부 구조에 통합함으로써 별도의 전원 케이블이 필요하지 않은 전원 공급방식을 말한다. (원문 링크)

[장비 세팅]

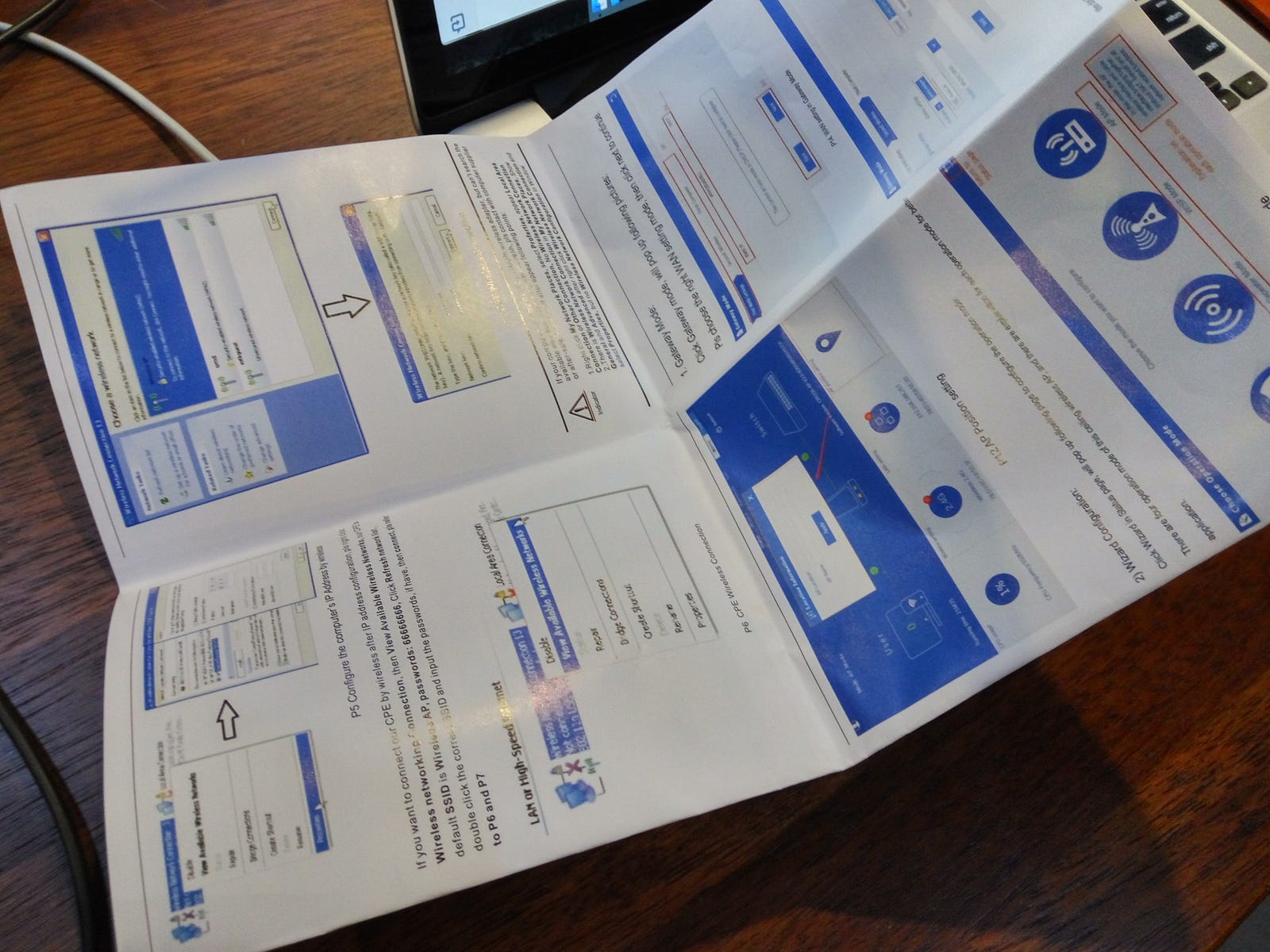

(이미지: 큰 도움(?)이 되지 않는 메뉴얼)

01. kuwfi Outdoor Wireless CPE와 PC 연결

다음과 같이 연결합니다.

  • pc 랜케이블은 kuwfi의 lan 포트에
  • 어댑터에 랜케이블을 꼽고 kuwfi의 wan/lan/PoE 포트에

02. pc 세팅 — pc TCP/IP 수동으로 변경하기

kuwfi 관리자 로그인을 위해서는 pc,노트북 유선 연결해야 한다.

(이미지: 맥 tcp/ip 수동 구성 화면)
(이미지: 윈도우 네트워크 셋팅: 제어판 > 네트워크 및 인터넷 > 네트워크 연결 >TCP/IP(Pv4) 속성에서 다음 ip주소 사용으로 처리)

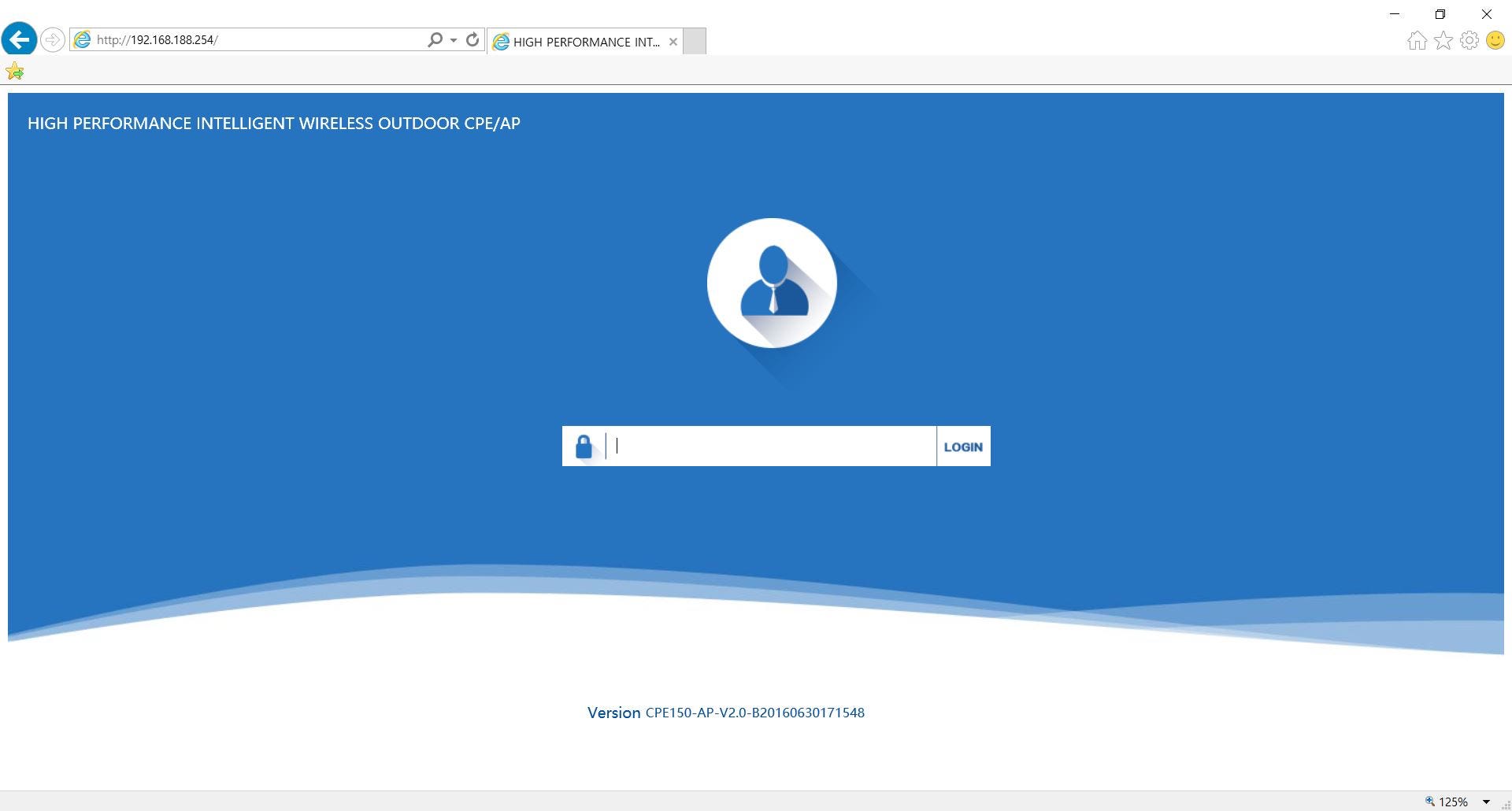

Kuwfi ip는 192.168.188.253 임으로 내부 접속을 위해서는 pc의 아이피를 192.168.188.x (아무 숫자나 적으면 됩니다.)로 변경 후 브라우저에 kuwfi ip 192.168.188.253을 입력하면 로그인 화면이 나오고 기본 패스워드는 admin

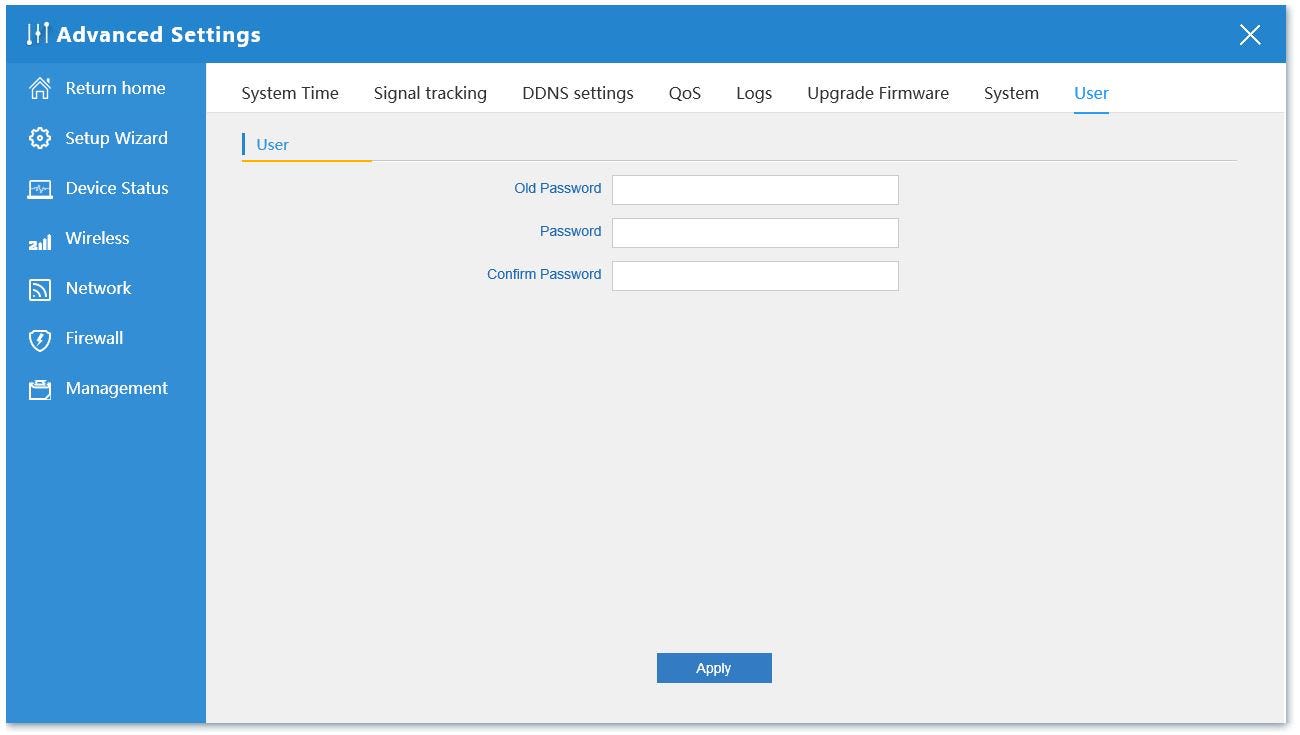

주의: 로그인 후 Advanced Settings > Management > User에서 기본 패스워드를 변경하시길 바랍니다.

mode 설명은 다음 글에서~
