3. 上微分輸出產生一個掃描週期脈波

3. Rising-edge Pulse Output for One Scan Cycle

控制程式 Control Program

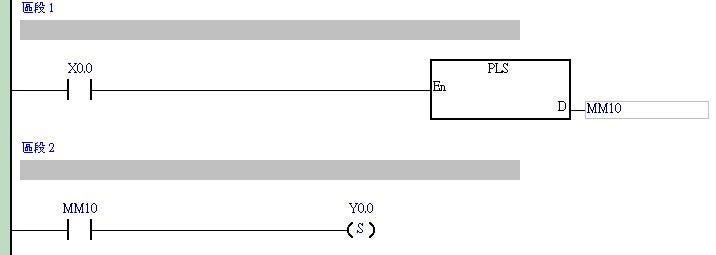

階梯圖 Ladder Diagram (LD)

方法 1

OR

方法 2

指令表 Instruction list (IL)

LD X0.0
PLS MM10
LD MM10
SET Y0.0

方法 1

OR

LDP X0.0
SET Y0.0

方法 2

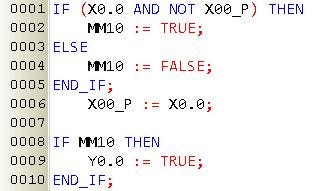

結構化語言 Structured text (ST)

IF (X0.0 AND NOT X00_P) THEN
 MM10 := TRUE;
ELSE
 MM10 := FALSE;
END_IF;
 X00_P := X0.0;

IF MM10 THEN
 Y0.0 := TRUE;
END_IF;

方法 1

OR

IF X0.0 THEN
PLS (MM10);
END_IF;

IF MM10 THEN
Y0.0 := TRUE;
END_IF;

方法 2:使用應用指令PLS

變數設定 VAR

MM10 和 X00_P 都是不設定位址(Address)的區域變數,交由 PLC 自行配置。

應用指令 Application instructions

PLS


資料來源 References

台達 DVP-PLC應用技術手冊
DELTA DVP-PLC Application Examples
