4. 下微分輸出產生一個掃描週期脈波

4. Falling-edge Pulse Output for One Scan Cycle

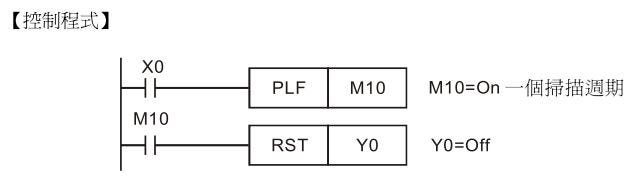

控制程式 Control Program

階梯圖 Ladder Diagram (LD)

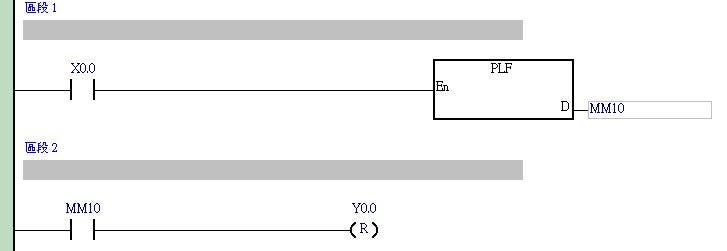

方法 1

OR

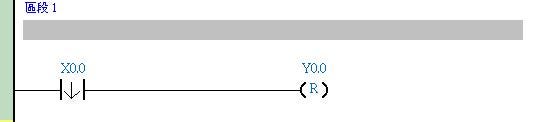

方法 2

指令表 Instruction list (IL)

LD X0.0
PLF MM10
LD MM10
RST Y0.0

方法 1

OR

LDF X0.0
RST Y0.0

方法 2

結構化語言 Structured text (ST)

IF (NOT X0.0 AND X00_P) THEN
 MM10 := TRUE;
ELSE
 MM10 := FALSE;
END_IF;
 X00_P := X0.0;

IF MM10 THEN
 Y0.0 := FALSE;
END_IF;

方法1

OR

IF X0.0 THEN
PLF (MM10);
END_IF;

IF MM10 THEN
Y0.0 := TRUE;
END_IF;

方法 2:使用應用指令PLF

變數設定 VAR

MM10 和 X00_P 都是不設定位址(Address)的區域變數,交由 PLC 自行配置。

應用指令 Application instructions

PLF


資料來源 References

台達 DVP-PLC應用技術手冊
DELTA DVP-PLC Application Examples
