Solución de sistema de monitoreo de alarma de ATM banco
Sistema de seguridad de cajeros automáticos bancarios
1 La visión general
La solución del sistema de monitoreo de alarma de ATM del banco es para resolver el personal ilegal implementa robos, robos y otros actos en el ATM del banco para garantizar que el cajero automático del banco no se vea afectado por acciones ilegales. Puede informar a la policía y al personal de seguridad del banco a través del sistema de monitoreo de alarma basado en el panel de control de alarma AS-9000, y brindar disuasión efectiva al personal ilegal a través de la escena de alarma de sonido y luz para garantizar la seguridad del cajero automático del banco. Puede monitorear el sitio del cajero automático instalado y sus alrededores, revisar el video en cualquier momento, almacenar los datos de videovigilancia cíclicamente cuando ocurren eventos ilegales, puede proporcionar datos relevantes a la policía para descubrir a los delincuentes.
El sistema de monitoreo de alarma de ATM del banco puede funcionar de forma independiente o puede integrarse en el sistema de monitoreo de alarmas del banco a través de la red para formar un sistema unificado de monitoreo de alarmas de bancos y ATM.
2 Sistema de monitoreo de alarma de ATM banco
2.1 El ATM del banco puede sufrir el riesgo
- El cajero automático estaba dañado, la cámara estaba dañada
- El cajero automático estaba dañado, la cámara estaba cortada
- El cajero automático estaba dañado, la cámara estaba separada del NVR
- La cámara del cajero automático se cubrió repentinamente con ropa u otras cosas, no podía funcionar normalmente
- El cajero automático se movió en su totalidad
2.2 Solución antirrobo, antirrobo y otras acciones ilegales en ATM bancos
2.2.1 La solución del sistema de monitoreo de alarma de ATM incluye la prevención previa, el manejo y los tres aspectos posteriores a la retrospectiva de las acciones antirrobo, antirrobo y otras acciones ilegales de ATM.
2.2.2 Prevención previa
2.2.2.1 Colocar y colgar carteles de advertencia dentro y fuera del banco y del sitio del cajero automático
2.2.2.2 Contenido de las señales de advertencia: La región ha instalado videovigilancia y el sistema de alarma antirrobo. (Se puede cambiar según las necesidades del usuario)
2.2.2.3 El estilo de las señales de advertencia es el siguiente:
2.2.2.4 Instale el reactor de voz sobre la puerta del cajero automático. Cuando alguien entra por la puerta, suena la voz «bienvenido». Cuando alguien sale por la puerta, reproduce la voz «Gracias por venir de nuevo», las funciones son las siguientes:
- Haga una reja educada a los clientes, cuando los clientes entren o salgan por la puerta.
- Advierta al personal ilegal que esta región tiene una función de detección humana mediante la reproducción de voces «bienvenida», «Gracias por venir de nuevo» para brindar una disuasión efectiva al personal ilegal.
2.2.2.5 Instale las cámaras en la esquina, la entrada y otras ubicaciones clave de la región ATM, monitoree toda la región ATM 7 * 24 horas continuamente para que el personal ilegal no pueda realizar una acción ilegal.
2.2.2.6 El banco notifica el sistema de alarma contra robo del banco (incluido el cajero automático) para una breve introducción a través del sistema de video interno del banco o lo publica para que el personal ilegal pueda salir antes de la acción.
2.2.3 Manipulación

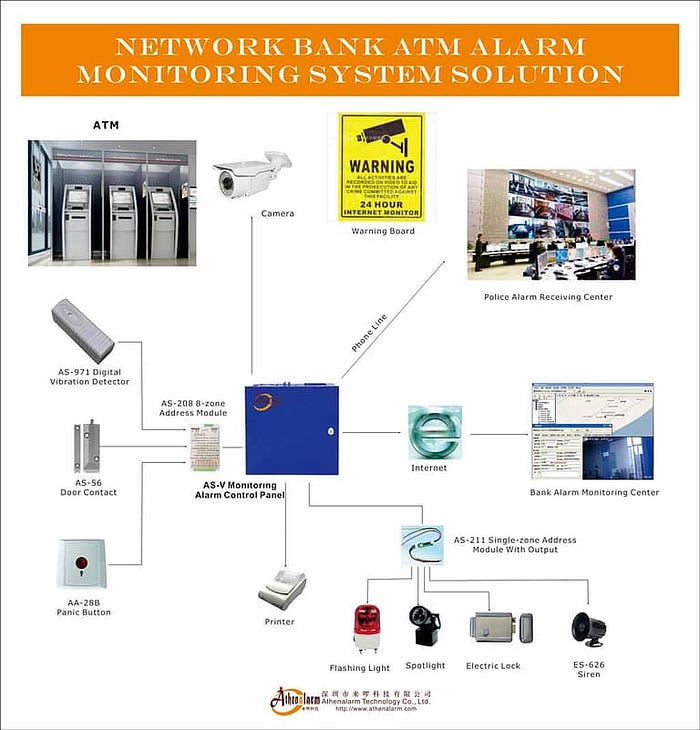

2.2.3.1 Instale el sistema de monitoreo de alarmas para cajeros automáticos: Panel de control de monitoreo de alarmas AS-V, sistema de alarma Athenalarm para monitoreo de alarmas
2.2.3.2 El sistema de monitoreo de alarmas AS-V funciona de la siguiente manera:
2.2.3.3 Instalar el dispositivo de detección en la región ATM
- Instale el detector de vibración digital (AS-971 Detector de vibración digital) en cada ubicación clave dentro del cajero automático: Cuando el personal ilegal ataca el cajero automático, el Detector de vibración digital AS-971 detecta la vibración y envía la señal a la alarma de monitoreo AS-V Panel de control
- Instale el contacto de puerta (AA-56 contacto de puerta) para el cajero automático móvil: cuando el cajero automático se mueve en su totalidad, el magnetismo de la puerta se abre y enviará una señal al panel de control de alarma y monitoreo AS-V
- Instale el botón de pánico (AA-28B Botón de pánico) en las ubicaciones clave donde se coloca el cajero automático: Cuando ocurre la actividad ilegal, la persona relacionada puede presionar el botón de emergencia para informar la emergencia al Panel de control de alarma de monitoreo AS-V
2.2.3.4 Instalar equipo de alarma de luz y sonido en la región ATM
- Instalar alarma de luz y sonido en cajero automático
- región clave (AA-1101 luz intermitente)
- Instale la sirena en la región clave del cajero automático (AA-103 Alarma audible)
2.2.3.5 Cuando se activa el detector, el equipo de alarma de luz y sonido con el enlace, envía una alarma, para que el personal ilegal sienta una disuasión efectiva, abandone inmediatamente la actividad ilegal.
2.2.3.6 El módulo NVR en el panel de control de alarma de monitoreo AS-V tiene una función de alarma que informa a la policía inmediatamente cuando la cámara se bloquea o la imagen se pierde.
2.2.3.7 Cuando el personal de seguridad del banco recibe una variedad de señales de alarma, puede ver el video que envía la alarma a través del software de alarma (Software de gestión del centro de alarma de red AS-ALARM) y tratar el evento de inmediato.
2.2.3.8 La cámara del cajero automático graba 7 * 24 horas continuas de la región del cajero automático y guarda los datos de video en el disco duro.
2.2.3.9 El personal del banco puede ver el video en cualquier momento, dominar la dinámica de seguridad del banco en tiempo real y revisar los datos de video anteriores en cualquier momento, si algo es anormal, pueden tratarlo de inmediato.
2.2.4 Post-retrospectiva
2.2.4.1 Si se produce una actividad ilegal, los bancos y la policía pueden llamar y analizar los datos de video almacenados en el disco duro para encontrar delincuentes.
2.2.4.2 Investigar todo el proceso penal de los delincuentes, encontrar la mejor manera de evitar que se repitan tales hechos y tratarlos adecuadamente.
3 Función de implementación del sistema de monitoreo de alarma de ATM
- Función de recordatorio: a través de la señal de advertencia, aviso para lograr
- Función de preaviso: a través del reactor de recordatorio instalado sobre la puerta, las cámaras para lograr
- Función de alarma:
→ Si la cámara está bloqueada o dañada, alarma a través del NVR
→ Si el personal ilegal destruye el cajero automático, alarma a través del detector de vibración digital y equipo antisabotaje
→ Si el personal ilegal mueve el cajero automático en su conjunto, alarma a través del detector de vibración digital y el magnetismo de la puerta - Recolección de evidencia, función de preservación: a través del NVR para lograr
4 Características del sistema del sistema de monitoreo de alarma de ATM
- Rápido: desde el descubrimiento de la alarma para recibir la alarma en el centro de alarma, todo el proceso no más de 5 segundos
- Preciso: todo el proceso de alarma a través de la computadora, sin operación manual, evita efectivamente la negligencia y el mal uso
- Gran capacidad: la capacidad de zona del panel de control de alarma AS-9000 se puede conectar a un máximo de 1656 zonas de bus, el software puede acceder a paneles de hasta 5000
- Transmisión dúplex, autoprueba: el centro de alarma puede probar el rendimiento de alarma de todos los detectores en cualquier momento a través de la consola, liberar la falsa alarma
- Anti-sabotaje: cualquiera de los cables está roto o un cortocircuito en el sistema activará una alarma
- Anti-apagado: cuando el usuario se apaga o se destruye el circuito, la energía de respaldo ayudará a que el sistema de alarma continúe funcionando (no menos de 24 horas); si la energía de respaldo está apagada, el centro de alarma recibe inmediatamente el informe de la forma en que se apaga la energía en 1 segundo
- Anti-interferencia: el sistema pasó tipos de indicadores de prueba, rayos, radiación electromagnética y otras pruebas. Código de software de uso de transmisión inalámbrica para evitar falsos positivos de la operación entre diferentes usuarios
- Una variedad de formas de armar y desarmar: armar con teclado, desarmar, armar con voz de teléfono, desarmar, armar con SMS, desarmar, armar con control remoto, desarmar, armar remoto con software central, desarmar
- El sistema adopta principalmente un diseño de estructura de bloques de construcción, con una mejor apertura, cada unidad tiene múltiples alarmas (robo, robo, infrarrojos, magnetismo de puerta y otros) que se transmiten al centro de alarma.
- El sistema adopta el innovador sistema de bus, la estructura es científica y razonable, la confiabilidad y estabilidad del sistema es mayor, lo que hace que la construcción sea más conveniente y rápida
- El sistema adopta una estructura completamente abierta, una interfaz reservada para admitir el sistema de alarma interior de desarmado automático, luces de vestíbulo y otras necesidades de vinculación.
- El sistema adopta una fuente de alimentación conmutada de alto rendimiento, una fuente de alimentación centralizada, previene de manera efectiva rayos, cortocircuitos, circuitos abiertos, operación de sobrecarga y con una función de flotación de batería de gran capacidad, protección contra sobrecarga y sobredescarga.
- Compatible con equipos cableados e inalámbricos.
5 Equipo requerido del Sistema de Monitoreo de Alarma de ATM
5.4.1 Panel de control de alarmas de monitoreo AS-V
5.4.1.1 Características principales del módulo de alarma del panel de control de alarma de monitoreo AS-V (placa base del panel de control de alarma AS-9000, opcional):
Fácil de usar:
- 16 zonas cableadas, 30 inalámbricas integradas, zonas cableadas e inalámbricas son compatibles.
- Ampliable hasta 1656 zonas de bus utilizando los módulos de direcciones.
- Teclado LCD en inglés y chino, programación de menús, interfaz de interacción humano-computadora, estado del panel de consulta, información de alarma, pantalla en inglés.
- Aviso de voz inteligente, módulo de voz incorporado, puede hacer alarma de voz. Indicaciones de voz para armar/desarmar, transmisión de voz telefónica de información de alarma, anulación automática de zona anormal y transmisión de voz cuando se arma.
- PSTN (básico), 4G, opciones de comunicación TCP/IP, adecuado para una variedad de ocasiones.
- Protocolo de comunicación estándar de ID de contacto, puede comunicarse con el receptor de alarma principal.
- Admite 12 teclados: 1 teclado principal, 11 teclados de control secundario. 1 teclado de subcontrol puede establecer dos intervalos de zona de defensa. El panel se puede dividir en 22 particiones a través de los teclados como máximo.
- Admite 8 controles remotos.
- Se pueden configurar 12 contraseñas de usuario: 1 contraseña de superusuario, 1 contraseña de usuario principal, 10 contraseñas de usuario. Las contraseñas son de 6 dígitos y se pueden configurar de acuerdo con los requisitos de los usuarios. Después de usar el usuario principal o la contraseña de usuario para armar, la contraseña de superusuario no puede desarmarse, lo que mejora la seguridad del sistema.
- Puede configurar 4 números de teléfono para alarmas (ya sea un número de teléfono fijo o móvil) y 2 números de teléfono del centro de alarma (cargar 2 centros de alarma al mismo tiempo), 2 números de teléfono especiales del centro de alarma para desarmar, por lo que la carga es gratuita.
- 5 tipos de armado y desarmado: Teclado, voz telefónica, SMS, control remoto, software de alarma.
- Función “Black Box”, puede almacenar 1500 registros de eventos. Puede consultar la información de alarma de zona, armar y desarmar información y el voltaje de la batería.
- El panel de control de alarma tiene un programa de prueba, puede diagnosticar dónde ocurre un error (el cable, el sensor o el panel de control de alarma en sí).
Estable y confiable:
- Protección automática contra cortocircuitos: el puerto de salida de alimentación de 12 V, la sirena u otros ocurren en cortocircuito, el panel de control de alarma se protege automáticamente, no dañará el panel de control de alarma;
- Diseño infalible de la batería, el panel de control de alarma se protege automáticamente si el positivo y el negativo son inversos; bajo voltaje de la batería, protección contra sobredescarga; protección contra fallas de la batería (como la curva de carga es anormal, la corriente de carga será limitada);
- Circuito de interfaz de zona con diseño anti-sobretensiones, resistencia al impacto de sobretensiones de 4KV;
- La carcasa del panel de control de alarma 24 horas antisabotaje, línea telefónica anti-corte, anti-cortocircuito, el panel de control de alarma alarma automáticamente a la vez, alarma de apagado de CA, pérdida de batería, alarma de bajo voltaje.
5.4.1.2 Características principales del módulo NVR del panel de control de alarma de monitoreo AS-V:
- Tipo de alarma NVR: detección de movimiento, video ciego, pérdida de video, anormalidad, los usuarios pueden ver el video en vivo en cualquier momento si se activa una alarma.
- Tiene alta compatibilidad, puede acceder al equipo DVR del sistema analógico original y a la cámara IP.
- Recibe el flujo de video digital de la cámara IP y otros equipos, lo transmite a través de la red y almacena, administra los datos de video digital para lograr las ventajas de la arquitectura distribuida traída de la red.
- Es fácil de configurar y fácil de administrar.
- Los usuarios pueden mirar, navegar, revisar, administrar, almacenar múltiples cámaras IP al mismo tiempo y pueden proporcionar evidencia de video en el sitio a la policía.
- Además, la eficiencia de transmisión de video en la red es alta.
5.4.1.3 La cámara en el cajero automático puede acceder al panel de control de alarma de monitoreo AS-V, también se puede usar de forma independiente
5.4.1.4 Módulo NVR del panel de control de alarma de monitoreo AS-V Función ciega de video: cuando la cámara está bloqueada, emitirá una alarma de inmediato, modo de alarma: indicaciones de pantalla, registro de escritura, informe de teléfono celular, envío de CORREO ELECTRÓNICO, carga de FTP
5.4.2 Detector de vibraciones digital AS-971
Descripción
El detector de vibración digital AS-971 adopta el principio de detección de vibración fotoeléctrica avanzada internacional, combinando el sensor de vibración y el analizador de vibración, con la tecnología de procesamiento de la CPU, induce el grado de daño por vibración a través de la vibración de la longitud de onda y frecuencia de la fuente de sonido.
Es aplicable a varios modelos de cajeros automáticos ATM, bóvedas y diferentes tamaños de caja fuerte y otros equipos para detectar y prevenir efectivamente golpes, perforaciones, palancas y otros comportamientos destructivos en el equipo. Se ha utilizado para los cajeros automáticos de los principales bancos y otros equipos.
Características
- Usando un sensor de vibración piezoeléctrico
- Aplicable a una variedad de entornos, especialmente en la instalación de acero, vidrio, chapa y otras vibraciones.
- Coeficiente de transmisión de la superficie más grande
- Sensibilidad ajustable
- Efecto de alarma acumulativa de vibración
- Bajo consumo de energía
- Tamaño pequeño, rendimiento estable, fácil instalación.
5.4.3 Contacto de puerta enrollable AA-56
5.4.4 Botón de pánico AA-28B
5.4.5 Módulo de dirección de ocho zonas AS-208
Descripción
El módulo de dirección de ocho zonas AS-208 es un módulo de expansión de zona que posee una función de comunicación de bus para conectar un detector de alarma remoto, acceso a ocho zonas cableadas; Se puede utilizar con el panel de control de alarma de la serie AS-9000, con interruptor de configuración de código de dirección.
5.4.6 Luz intermitente AA-1101
5.4.7 Alarma audible AA-103
5.4.8 Módulo de dirección de zona única AS-201
Descripción
El módulo de dirección de zona única AS-211 con salida es un módulo de expansión de zona que posee una función de comunicación de bus para conectar detectores de alarma remotos. Además, puede emitir sirenas de activación de energía, luces intermitentes y otros equipos de alarma para lograr disuasión en el sitio directamente; o señal de interruptor de salida que activa la cámara y otros equipos para lograr el enlace de video; Se puede utilizar con el panel de control de alarma de la serie AS-9000, con interruptor de configuración de código de dirección.
5.4.9 Módulo de dirección de zona única AS-211 con salida
Descripción
El módulo de dirección de zona única AS-211 con salida es un módulo de expansión de zona que posee una función de comunicación de bus para conectar detectores de alarma remotos. Además, puede emitir sirenas de activación de energía, luces intermitentes y otros equipos de alarma para lograr disuasión en el sitio directamente; o señal de interruptor de salida que activa la cámara y otros equipos para lograr el enlace de video; Se puede utilizar con el panel de control de alarma de la serie AS-9000, con interruptor de configuración de código de dirección.
5.4.10 Software de Gestión de Central de Alarmas en Red AS-ALARM
El centro de monitoreo de alarmas es el núcleo del sistema de monitoreo de alarmas de cajeros automáticos, compuesto por una computadora (preferiblemente con sistema de alimentación ininterrumpida) y un software de gestión del central de alarmas en red. El software de gestión del central de alarmas en red recibe la señal de alarma del panel a través de la computadora, y la computadora llama a la información de la base de datos, muestra la hora del incidente, la ubicación, la categoría, el nombre, el teléfono y el plan en el sitio en el mapa electrónico . Para garantizar el manejo oportuno y correcto de la información de alarma, y que el equipo pueda funcionar durante mucho tiempo sin interrupción, el software de administración del centro de alarma de red puede ver fácilmente el estado de cada panel de control de alarma, así como el estado de cada zona. La operación también es muy conveniente, seleccione el panel o la zona, haga clic derecho para realizar la operación de armado y desarmado. Cuando cualquier zona alarma, el software mostrará inmediatamente la información detallada de la ubicación de la alarma y puede mostrar directamente el video en vivo en el sitio.
El software de gestión de centros de alarmas de red AS-ALARM es adecuado para el panel de control de alarmas de la serie AS-9000 y el panel de control de alarmas de monitoreo de la serie AS-V. El software de administración del centro de alarmas de red clasifica según los asuntos de alarma, cada asunto de alarma se puede procesar, imprimir y hacer sonar una alarma automáticamente como un asunto separado para reducir la carga para el operador y mejorar la eficiencia del centro de alarma. Puede crear múltiples zonas y más usuarios para cada usuario. Puede establecer su propio mapa de subzonas para cada zona. Y puede configurar la gestión de tarifas para el usuario, enviar un mensaje a los usuarios atrasados. Los registros de alarma utilizan bases de datos a gran escala, generalmente no necesitan hacer una copia de seguridad del historial de alarmas, pueden navegar hasta 5000 registros en el registro de alarma.
Es un software de gestión de centros de alarma de red a gran escala que se utiliza principalmente en proyectos de centros de alarma de red a nivel metropolitano y multinivel, con más de 5.000 usuarios.
5.4.11 Reactor de voz
Cuando alguien entra por la puerta, suena la voz «bienvenido». Cuando alguien sale por la puerta, suena la voz «Gracias por venir de nuevo».
6 Configuración del dispositivo del Sistema de Monitoreo de Alarma
6.1 Cada dispositivo de alarma de ATM está configurado de la siguiente manera:
Consulte la solución del sistema de monitoreo de alarmas para cajeros automáticos de Athenalarm Bank.
6.2 Para cada banco 4 cajeros automáticos como base para el presupuesto, la configuración del equipo de monitoreo de alarma de cajero automático de cada banco es la siguiente:
Consulte la solución del sistema de monitoreo de alarmas para cajeros automáticos de Athenalarm Bank.
