Construire son 2ème Bartop… CLAP !

Rebonjour tout le monde !

Bon ben voilà j’ai remis le couvert ! Je me lance à l’assaut de mon 2ème bartop ! Je l’avais déjà dit mais vu qu’il me reste 2 écrans 19", ça serait con de pas le faire.

Pour ceux qui n’ont pas suivi, sachez que j’ai écrit fin 2015 un p’tit tuto/feedback sur la construction de mon bartop “homemade”.
Le tout toujours basé sur le raspberry pi 3 et Recalbox

Vous le trouverez à cette adresse.

J’ai eu pas mal de vues et de feedbacks par rapport à cet article et j’aimerais ici partager la construction du 2ème avec quelques objectifs par rapport au premier

  • Soignez les découpes et le ponçage
  • Intégrer un kit de joystick/boutons lumineux à la place de mon set SANWA
  • Intégrer des poignées (plus facile pour le transport)
  • Mettre du t-molding (je n’avais pas pu le faire sur le 1er)
  • Améliorer certaines parties comme la peinture, l’aération, la disposition interne, etc
  • Créer et imprimer mon propre sticker

Ca sera donc moins long mais je partagerai les points essentiels pour améliorer la V1.

Entre temps je me suis équipé d’une scie circulaire, d’une défonçeuse et d’une ponçeuse. Manque l’aspirateur que je devrais avoir sous peu !

Edit : je viens de craquer sur un Bosch 35M AFC !

Allez on y va !

Résultat final attendu

J’attends de cette version qu’elle soit de finition supérieure à la mienne (elle était déjà très bien remarquez) et qu’il y ait plus d’éléments sympas et pratiques dedans (stickers, charnière sur le dos, clés de blocage, aération design, etc)

Le thème sera la Neo-Geo et j’ai repris une idée du theming de chez ArcadeFromScratch pour qu’elle ressemble au final à ça


Les éléments commandés

Alors là j’ai fait une commande chez SmallCab qui comprenait en gros

  • un kit Joystick lumineux sans encodeur (oui suis maso)
  • du t-molding
  • des grilles de haut-parleur
  • 1 serrure
  • 2 usb + 1 ethernet
  • 1 module d’entrée
  • 2 alim 12V (une pour les led et une pour l’ampli audio)

Tout le reste je l’avais déjà d’une précédente commande donc je récupère un max.

Le kit Joystick/boutons

Alors élément principal j’ai pris ce kit de chez SmallCab. Je voulais tester une variante au Sanwa pour évaluer la qualité.

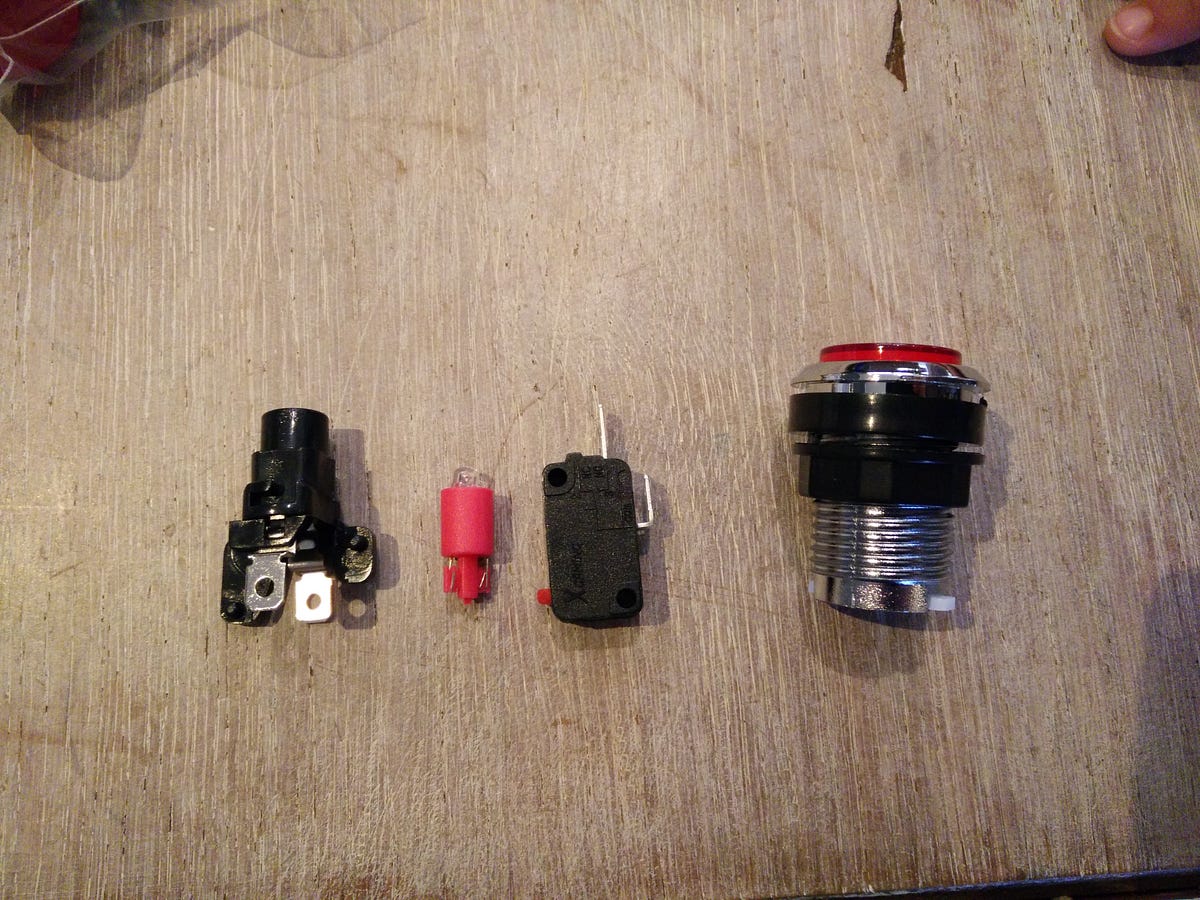

Bouton + microswitch et led à gauche, vue du dessous du joystick(+mon fiston !), vue du dessus du joystick

Alors le tout premier ressenti en touchant les boutons c’est que ça fait “cacaille” comme on dit chez nous (je suis belge pour rappel!). Bref on est loin de la qualité ressentie des boutons SANWA. Ca sent le plastique fragile et le touché des boutons est très ‘clic-clic’.

A voir en jeu.

Vu que j’ai pris des boutons LED, je dois monter le bouton, led et microswitch.

Alors là un peu galère je trouve… autant la LED ça va vite à mettre autant le microswitch est assez dur à insérer ! J’ai failli en péter 2 mais après 6,7 on attrape la technique.

Je conseil de d’abord mettre le microswitch sur l’encoche du haut et de venir basculer le bas. Attention les doigts !

Le voici monté

Le ressenti final c’est quand même un peu “cheap” par rapport au SANWA (qui a le microswitch intégré)

Pour le joystick par contre ça rend bien je trouve. J’ai pris une tige longue pour éviter de devoir défoncer comme sur le premier bartop. Je verrai si ça suffira car j’ai du MDF de 18mm. Au pire j’ai une défonçeuse !

Edit : finalement ça remplit les 26mm préconisés pour ce genre de stick donc c’est correct !

Trucs et astuces pour la construction

Ici je ne vais pas re-détailler les étapes mais juste vous dire les trucs et astuces que j’ai appris avec mes nouveaux outils et la construction de cette 2ème borne.

La découpe via scie circulaire

Clairement une scie circulaire c’est bien ! Je me suis équipé d’une Bosch avec guide mais après plusieurs essais je n’étais pas satisfait. Même déçu !

En fait je m’y prenais mal et le guide fourni était clairement de la mer** !

J’ai refait un guide avec une bête volige calibrée sur la distance entre l’extérieur et ma lame. En gros je trace une ligne droite à 42mm du bord que je veux couper et je mets mon “guide” maison et zou ça marche nickel ! (vous pouvez le faire avec une scie sauteuse remarque).

Coupe beaucoup plus droite qu’avant ! Cool !

Juste faire gaffe à la sortie et bien tenir le bout qui pourrait partir sinon le coin s’effrite.

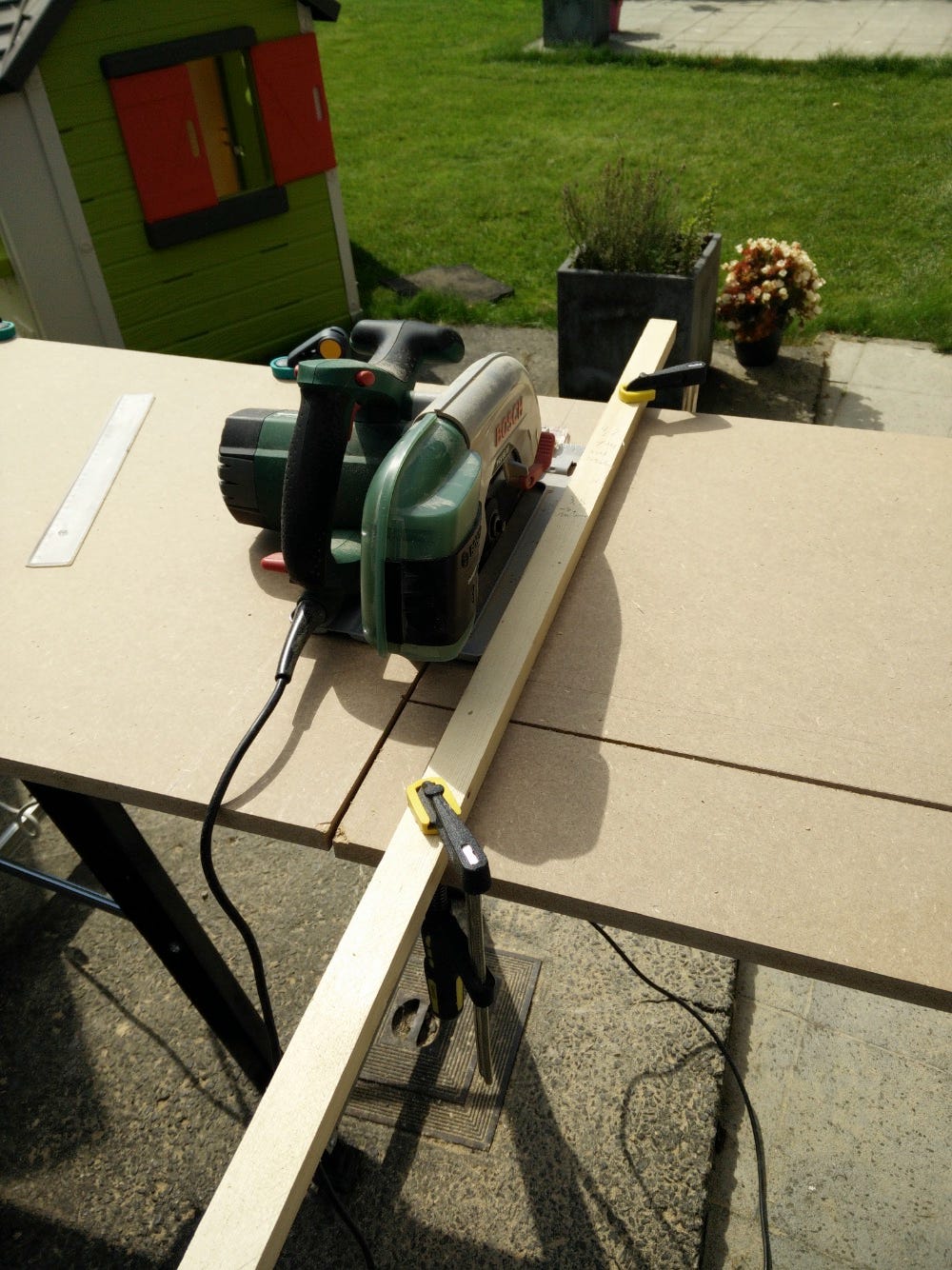

Une guide maison et une bonne scie circulaire et ça marche nickel !

La découpe des sides et le rainurage

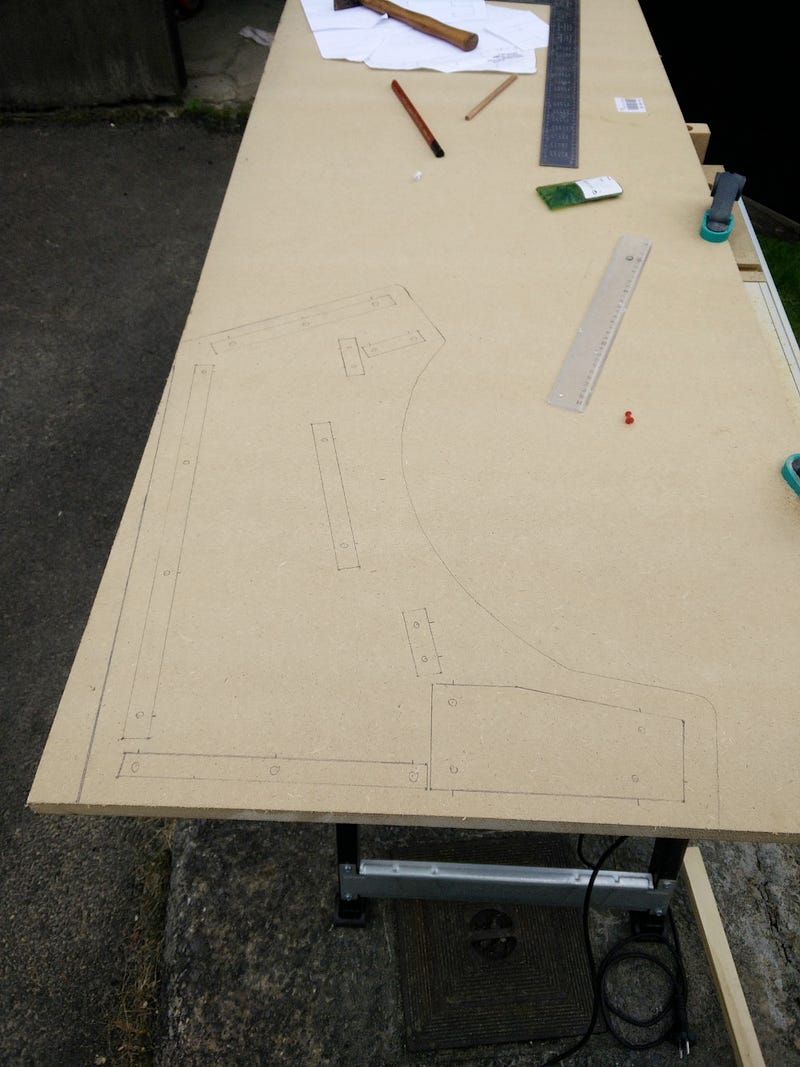

Ici autre astuce, dessinez un side et ensuite découpez les 2 sides d’un seul coup => découpe parfaite des 2 côtés.

Ensuite petit coup de ponçeuse pour ajuster les bords

Un truc que j’avais pas fait sur ma borne actuelle c’est de mettre du t-molding. Bon j’étais décidé à le faire et j’appréhendais un peu mais une fois les sides découpés, j’ai utilisé ma défonçeuse avec une rainureuse pour foreuse comme conseillé sur le blog de Petit Suisses.

Et en fait…. ça rentre comme dans du beurre ! Plus qu’à le mettre !

Pose du t-molding

Alors autant j’ai rainuré facilement autant j’ai un peu galéré pour la pose du t-molding.

Le souci c’est qu‘une fois rentré dans la rainure avec un maillet en caoutchouc, il faut éviter de le retirer sinon après la re-pose est quasi impossible. Ou alors cela va faire des écarts disgracieux.

En résumé, j’ai galéré pour les coins et les courbes. J’ai dû m’y reprendre à plusieurs fois et heureusement j’avais du t-molding en trop donc pour un des sides, j’ai carrément tout enlevé et j’y ai ajouté un coup de pistolet à colle dans la rainure. Et là c’était nickel.

Sans rentre dans les détails, je dirais que pour avoir une pose optimale du t-molding je ferai comme suit :

  • On prend son temps…si on veut avoir un rendu parfait
  • Lors de la poste du sticker, on évite de couper à ras et on laisse 5mm dépasser pour les rabattre sur les bords. Comme ça pas de trace
  • On commence la pose par le bas du bartop
  • On arrondit légèrement les coins à la ponceuse car sinon il y aura une ouverture
  • On chauffe le t-molding pour la pose dans les coins, ça sera plus simple
  • On ajoute de la colle via pistolet à collet dans la rainure (et pas sous le t-molding comme moi au début…). on appuie 30–60 secondes par section et ça ne bougera plus
  • On suit les conseil de ce post sur HFSPlay (j’aurais dû lire ça avant)0

Bref, j’étais un peu désespéré et un des côtés n’est pas “parfait” mais franchement ça rend bien. Etre plus appliqué pour le prochain :D

La peinture

Au niveau de la peinture, j’ai acheté un pistolet à peinture que je branche sur mon compresseur. J’avais entendu que il y avait une réelle différence avec la peinture au pinceau et donc un meilleur rendu.

J’avoue que j’appréhendais également mais j’ai été plus que satisfait.

Non seulement le rendu est meilleur mais ça va super vite, ça fait pas de taches et ça sèche vite ! (bon il faisait bon aussi)

J’avais préalablement construit un “atelier” de peinture pour faire chaque pièce individuellement et mis un primer blanc au pinceau.

Une fois qu’on a réglé le bon débit et qu’on applique avec la bonne manière, c’est super rapide.

Je vous conseille donc si vous le pouvez de faire cela au pistolet. J’ai mis 3 couches successives.

Je pense que pour la prochaine fois, je monte l’ensemble et je peins le tout monté.

Un seul bémol c’est que ici j’ai mis en noir et le noir…. ça tâche vite donc en le montant j’ai fait des traces. Je pense donc ajouter un vernis protecteur en plus au pistolet également pour protéger des coups et autres.

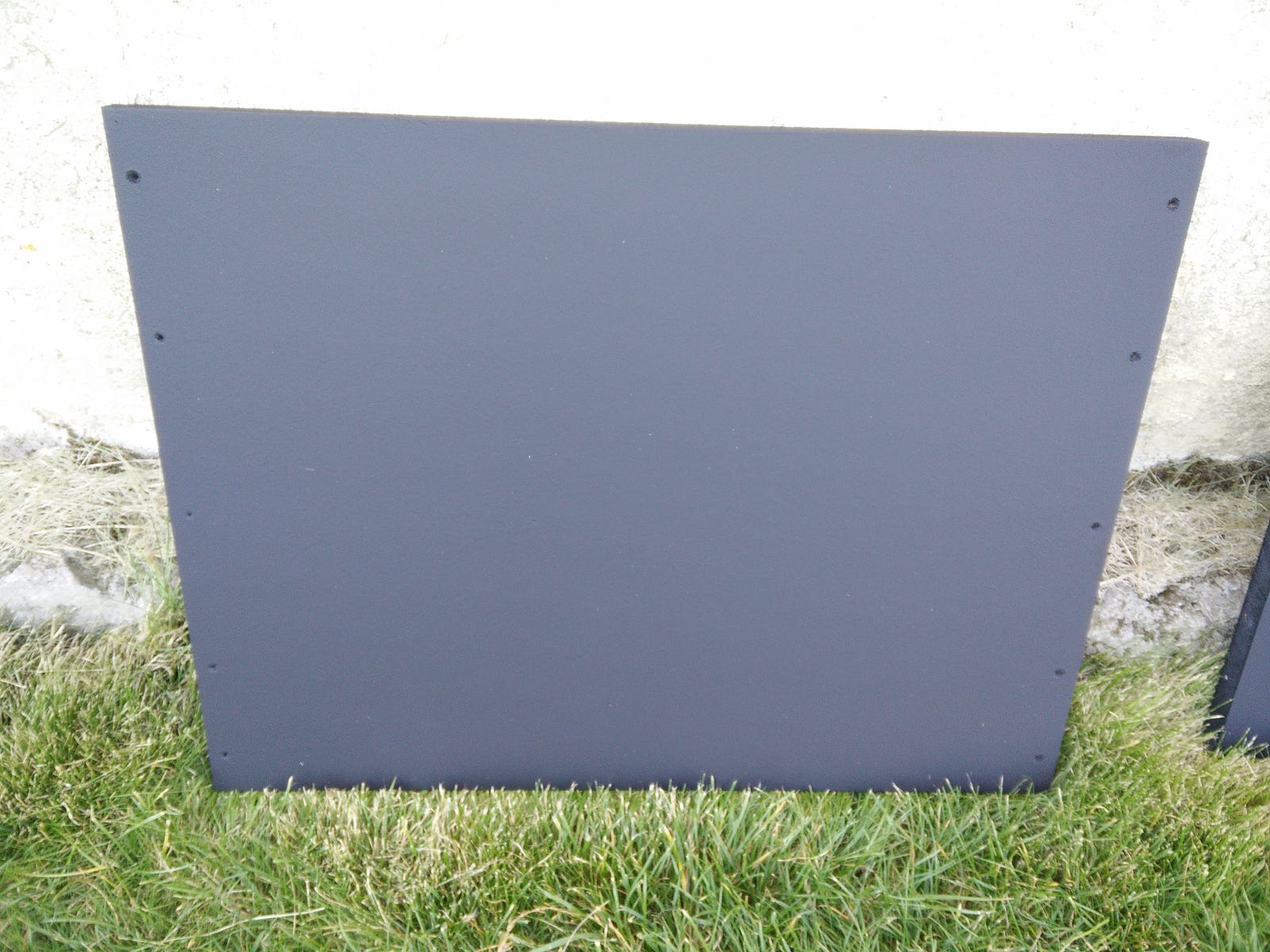

Pistolet Criko acheté + rendu une fois peint

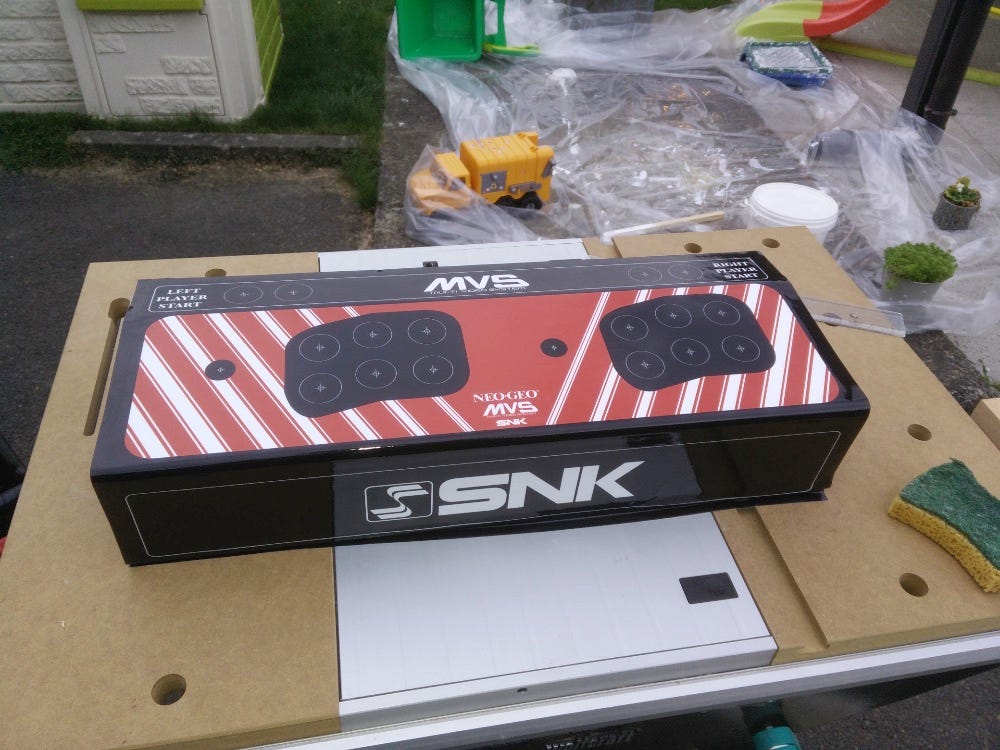

Montage du panel et pose du sticker

Alors là j’ai opté pour une autre technique : je monte le panel seul, je pose le sticker dessus et je troue les trous direct dessus. Technique proposée par Arcadefromscratch.

Et bien au final ça marche bien même MAIS j’ai en partie défoncé avec mon forêt le bas du panel donc si vous faites cela, il faut soit le faire en 2 fois (un peu d’un côté et ensuite terminer de l’autre) ou alors fixer un bout de MDF en dessous pour éviter qu’à la sortie, votre forêt éclate tout le MDF !

Avant de faire les trous

Stickers

Concernant le sticker, je me suis fait moi-même mon fichier vectoriel sous Illustrator et j’ai fait imprimer cela chez Pixartprinting.

J’avais un peu peur de la qualité et au final..J’en suis vraiment content !
Pour 16 euros, vous avez un sticker sur mesure et de bonne qualité à première vue. A voir avec le temps mais franchement bluffé !

Pour la pose, assez simple :

  • On positionne le sticker non-décollé sur le side
  • On enlève le film de protection sur une partie
  • On colle cette partie sur le side
  • On enlève le reste du film
  • On colle le reste et on appuie bien avec un chiffon pour ne pas faire de bulle

Je me suis inspiré de cette vidéo et franchement c’est nickel

Par contre une fois posé, ne coupez pas à ras si vous mettez du t-molding et laissez 5mm dépasser pour le rabattre sur les bords

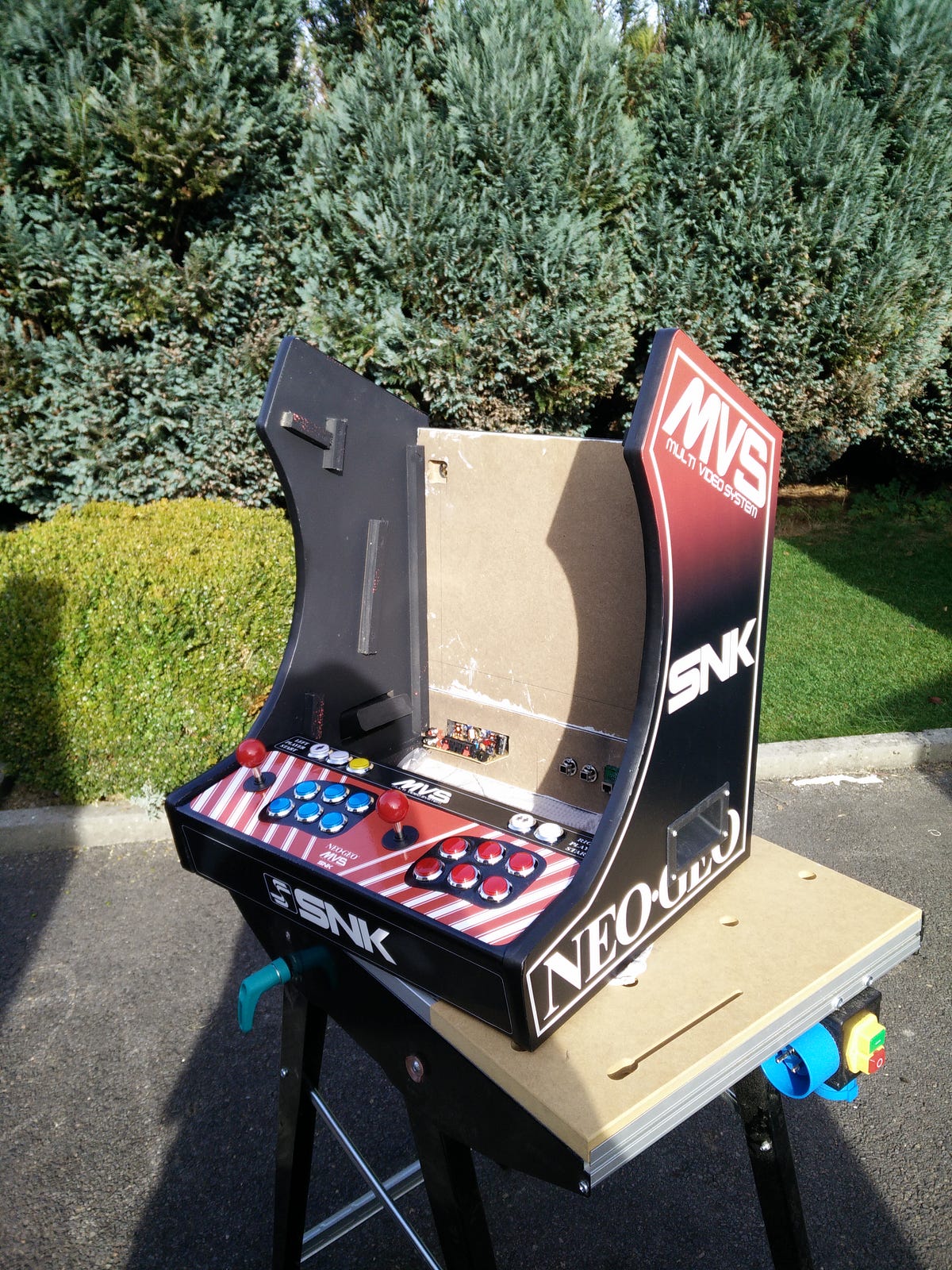

Chipotage

Alors là où j’ai passé pas mal de temps au final ce sont sur des “chipotages” comme on dit à savoir :

  • Découpe du dos en 2 parties pour y mettre une charnière métallique
  • Pose des usb à l’arrière + RJ45 (galère galère avec le modèle que j’ai eu…) + ampli audio + poignées + clés de fermeture

Sur ces derniers éléments il faudrait que je me renseigne car je suis sûr qu’il y a une astuce pour mieux faire cela sans que ça ne dépasse ! Si vous avez une idée je suis preneur.

Au final ça rend bien. j’ai commencé par le plus facile, les trous pour les USB avec un forêt et ensuite j’ai agrandi à la Dremel.

Pour les autres découpes rectangulaires (ampli et bouton d’allumage), j’ai mesuré et coupé à la scie sauteuse. J’y suis allé très doucement mais c’est difficile car quand le trou n’est pas assez grand il faut l’agrandir en évitant de trop l’agrandir pour que le trou ne soit trop grand et que ça dépasse du composant.

Encore une fois, il faut agrandir avec la Dremel tout doucement

Au final ça rend pas mal mais je suis sûr qu’on peut faire mieux ! :)

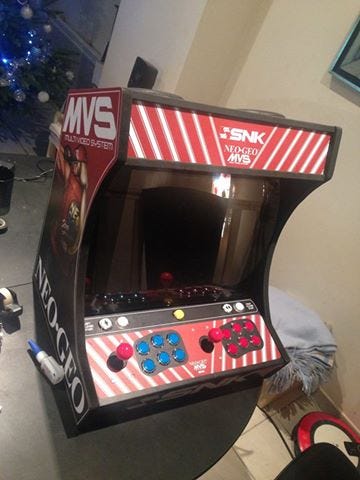

Conclusion finale

Voilà l’heure du bilan final ! Je posterai une vidéo une fois assemblée mais techniquement cela ressemblera à la première donc là pas de surprise :)

J’attends juste de remonter le tout.

EDIT: vidéo dispo plusbas ;-)

Alors que puis-je retenir de cette 2ème construction ?

1°/ Je me suis mieux équipé et certaines parties de découpes ont été beaucoup plus faciles : scie circulaire, aspirateur industriel (pour éviter d’en mettre partout), pistolet à peinture, etc

2°/ Les boutons lumineux c’est sympa mais au final je préfère le rendu des SANWA et ça fait moins de câble ! Idem pour le stick
Pas encore essayé les SEIMITSU. (et je parle pas des boutons SEIMUTSU lumineux à 10 euros O_o)

3°/ Pour le prochain (RDV au printemps 2017! ), je monterai entièrement toutes les parties, je ferai tous les trous, je corrigerai les écarts AVANT de peindre ou de poser des stickers. Pas plus tard qu’hier (18/12), j’ai ressorti le pistolet à peinture pour faire la vitre et remettre un coup sur les parties endommagées. Donc je préfère m’assurer que tout est nickel et que tous les trous sont faits avant de passer à l’habillage !

On a tous envie de directement voir à quoi ça ressemble mais c’est une erreur

4°/ Il me manque encore 2/3 astuces pour les finitions donc je vais glâner quelques informations ça et là pour parfaire mes techniques de découpe (notamment pour les petits carrés pour ampli, peinture vitre, etc)

5°/ Au niveau méthodologie, je pense avoir une idée pour que ça aille plus vite. Je détaillerai dans un mini-article qui suivra ma méthode.

Pour le prochain bartop, j’aimerais ajouter des rainures sur l’intérieur des sides pour y glisser les câbles audio et les coller au pistolet, ça sera plus propre !

Ensuite j’ajouterais un vernis protecteur pour la peinture.

J’aime bien l’idée de l’arrière séparé avec une partie pour les usb, ampli, etc J’ai un peu galéré pour la pose de la serrure donc je pense que je ne vais plus la mettre sur la droite mais au milieu et utiliser le dessus en le taillant un peu à la Dremel par exemple.

Edit : Normal que j’ai galéré pour la pose de la serrure j’avais pris une serrure 17mm pour mon MDF 18mm … Le boulet ! Donc on oublie ce paragraphe :D

Recalbox New-Gen

Alors sachez que depuis mon dernier post, ils ont bossé comme des malades du côté de chez Recalbox et nous sommes actuellement à la version 4 !

Vous pouvez aider en faisant des dons Paypal via leur page FAQ, ça paie les serveurs, etc

Merci à eux

Bref…

Voilà je pense avoir résumé les trucs, astuces, difficultés rencontrées et j’espère que vous y trouverez votre bonheur !

Je reste dispo pour les questions si vous en avez !

A très bientôt !
