Triz/Sufield-Kavitasyon Problemi-Çözüm

Prof. Dr. Metin O. Kaya

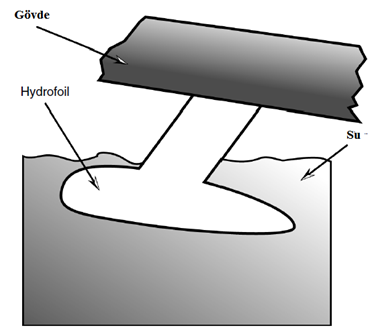

Problemin Madde-Alan (SuField) tekniği ile çözülmesi istenmişti.

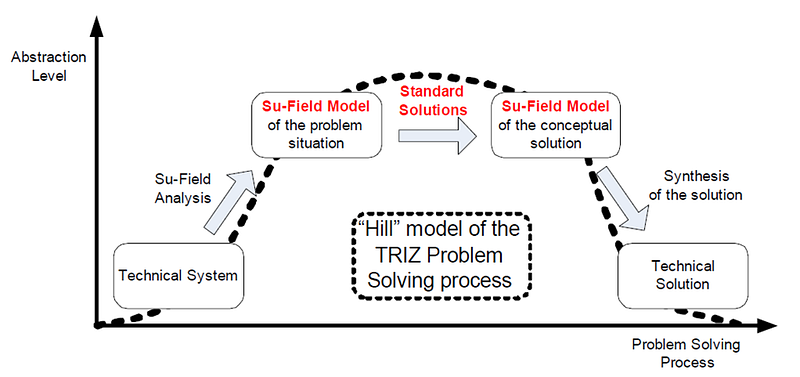

Evvelden de anlatıldığı gibi öncelikle teknik sistemin grafiksel Su-field modeli oluşturulur. Bu Su-field modeline karşı gelen çözüm, 76 Standart Çözüm arasından seçilir. Bu standart çözümün fiziksel karşılığı bulunur. Bu aşamalarda beyin fırtınası (hatta deneme/yanılma) kullanılabilir.

Öncelikle problemin grafiksel gösterimini çizelim. Bu gösterimde iki madde ve bunlar arasında etkileşim (field) çizilir.

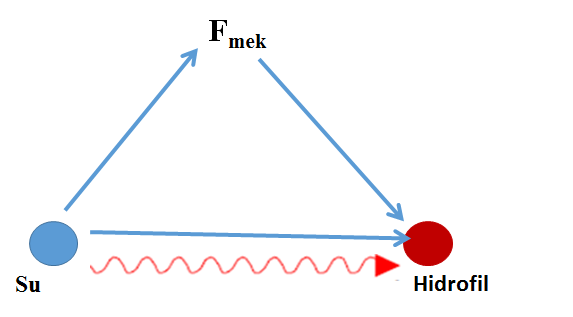

Grafik Model

Grafikte görüldüğü gibi Su ile Hidrofil arasında aynı anda hem yararlı hem de zararlı ilişki vardır. Su hidrofil sayesinde kaldırma kuvveti meydana getirir (yararlı etki) ama kavitasyon nedeniyle de hidrofil yüzeyine zarar verir (zararlı etki). Fmek, iki madde arasında (su,hidrofil) mekanik bir ilişki olduğunu söylemektedir.

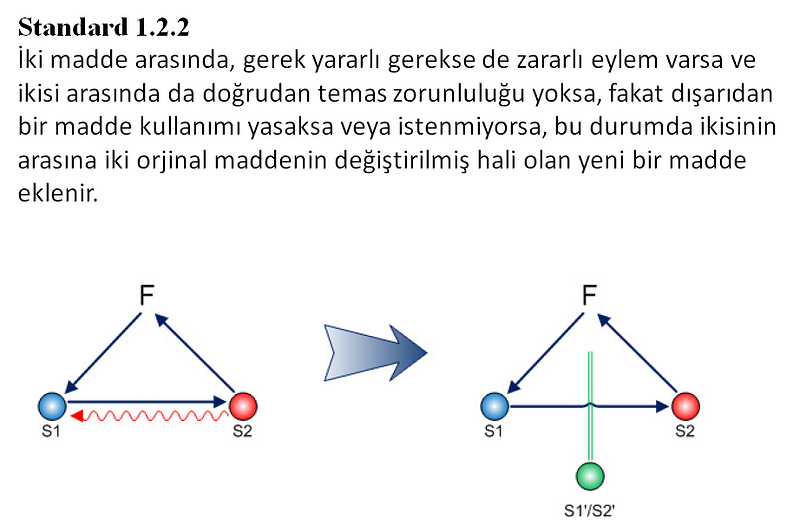

76 standart arasından aşağıdaki grafik modelimize uymaktadır.
