Experimentando con el made in China

usualmente el made in china es tomado como un sinónimo de mala calidad. y siendo sinceros así llega a pasar en algunos juguetes, y demás productos. Prometo que sera una lectura algo larga pero interesante si quieren saber un poco de mi desventura con la fabricación china, como nota no me han patrocinado por este post, es solo mi opinión y experiencia personal

Pero en donde realmente sobresale china es en la producción de hardware electrónico. como cualquier estudiante (o tal vez no) de ingeniería en mecatronica (o afín a la electrónica) es casi mandatario que terminare haciendo una cantidad n de proyectos escolares y personales. porque siendo sincero, esa idea de hacer que (inserte cualquier objeto de su preferencia) se mueva y tenga luces y ademas me diga la hora o cualquier otra monería que pase por la cabeza, tiene que ser realizada, podría ser una idea millonaria

Yo compraria uno de estos, si tuviera el dinero suficiente

Usualmente cuando la precisión es necesaria las PCB de n proyecto son mandadas a hacer en EUA con cierta empresa de soldermask color purpura, pero después de cierto tiempo, llegue a preguntarme cual seria la diferencia entre hacer PCBs de precisión media y poca potencia en china, el proyecto que seria el conejillo de indias fue una placa finalizada de horno de reflujo

De los sospechosos comunes, seeedstudio parecía ser el indicado, contaban con un precio razonable por pcbs de 10*10 cm y DRC buenas. El único contra, el precio de envió; siendo el mas barato de 18 USD, y el costo de las PCB seria solo de 4.9 USD, claramente no la mejor opción si esperaba probar por primera vez con la producción china (que tiene acostumbrado a muchos a envíos gratis o de muy bajo costo) y gastar poco dinero, ahh el eterno dilema de optimizar los recursos disponibles.

Google me ayudo a encontrar un gran numero de otras empresas de manufactura de PCB, algunas en china y otras en alguna otra parte del mundo, pero el mismo problema volvió a aparecer, un precio elevado de envió o un precio elevado por unas cuantas PCBs, recordé el nombre de una empresa china elecrow (no sabia si el nombre era correcto, pero era mejor que nada), su precio por piezas de PCB era razonable 4.9 USD por 5 piezas de 10*10cm, después de eso llego el momento de la verdad, el costo de envió era de 6.42 USD, por suerte dan puntos que sirven como descuento y finalmente todo este proyecto saldría en un total de 9.36 USD nada mal considerando que panelizando mi proyecto obtendría un total de 10 placas individuales

Todo marcho sobre ruedas, el tiempo de fabricacion, el tiempo de envio a la oficina postal y el numero de rastreo, pero despues de ahi las cosas no fueron tan bien, debieron de llegar entre 7 a 25 dias habiles, tardo alrededor de 2.5 meses, el correo postal nunca ha sido el mas rapido del mundo.

aunque debo contextualizar que, el pedido fue enviado el 6 de septiembre del 2017, y un gran temblor ocurrio el 19 de septiembre, paralizando o retardando todo sistema, tal vez esto contribuyo a el retrazo tan marcado en mi pedido.

¿cual fue el resultado?, pues uno bastante bueno
los contras fueron: algunas perforaciones de vias algo desviadas, la silkscreen algo desalineada, un tiempo de envio que parecio eterno
los pros fueron: un costo bastante bueno, enviaron 3 piezas extras de las que ordene, tienen marcas que comprueban que pasaron por un e-test, y tolerancias aceptables

mi conclusión: recomiendo mandar a hacer hardware a china, solo si es muy grande, no puede ser fabricado locamente debido a sus tolerancias, no es critico el tiempo en tu proyecto y posees una paciencia elevada

si alguien desea alguna PCB podría pedirla

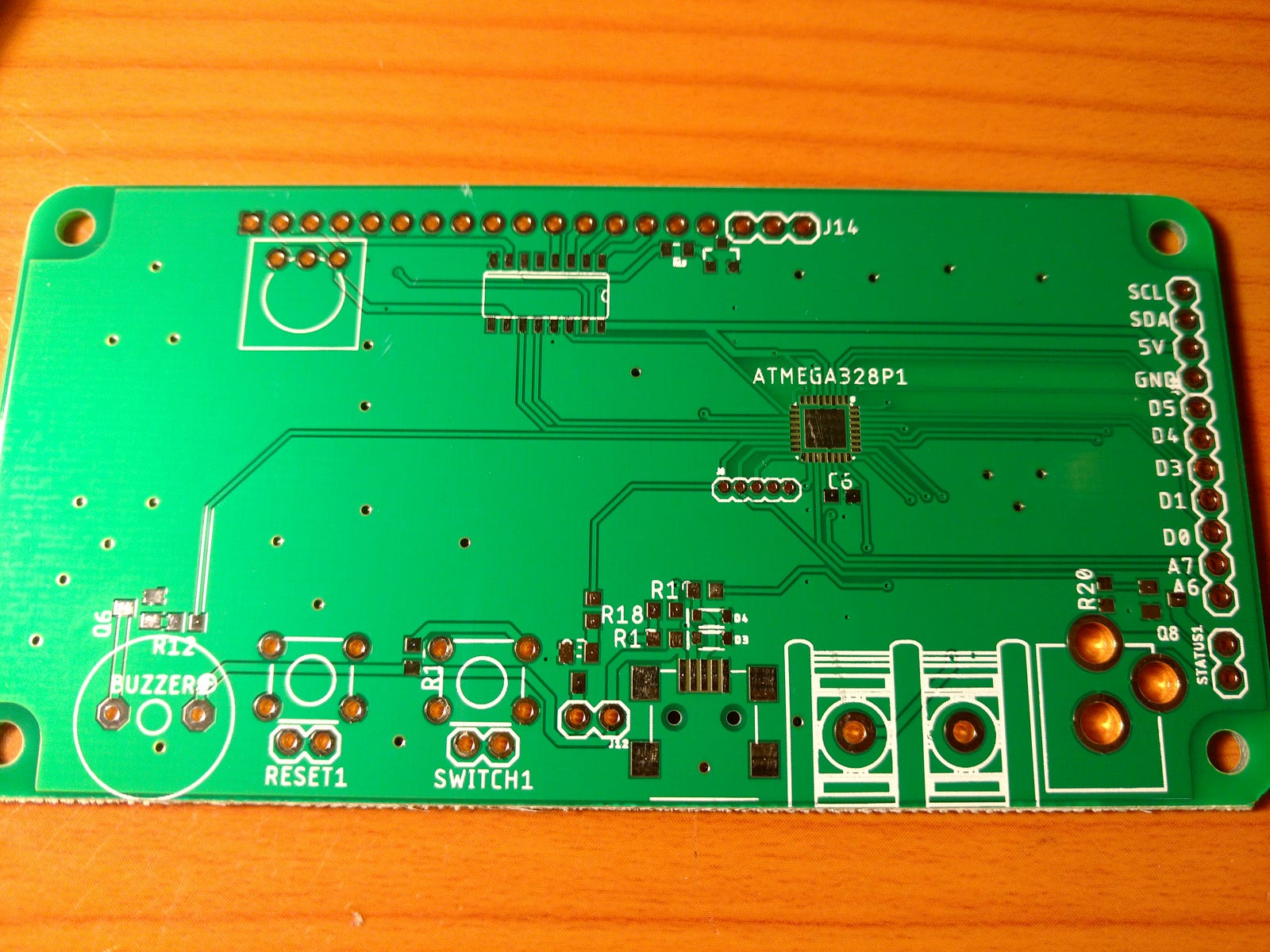

esos pequeñas marcas circulares son del e-test

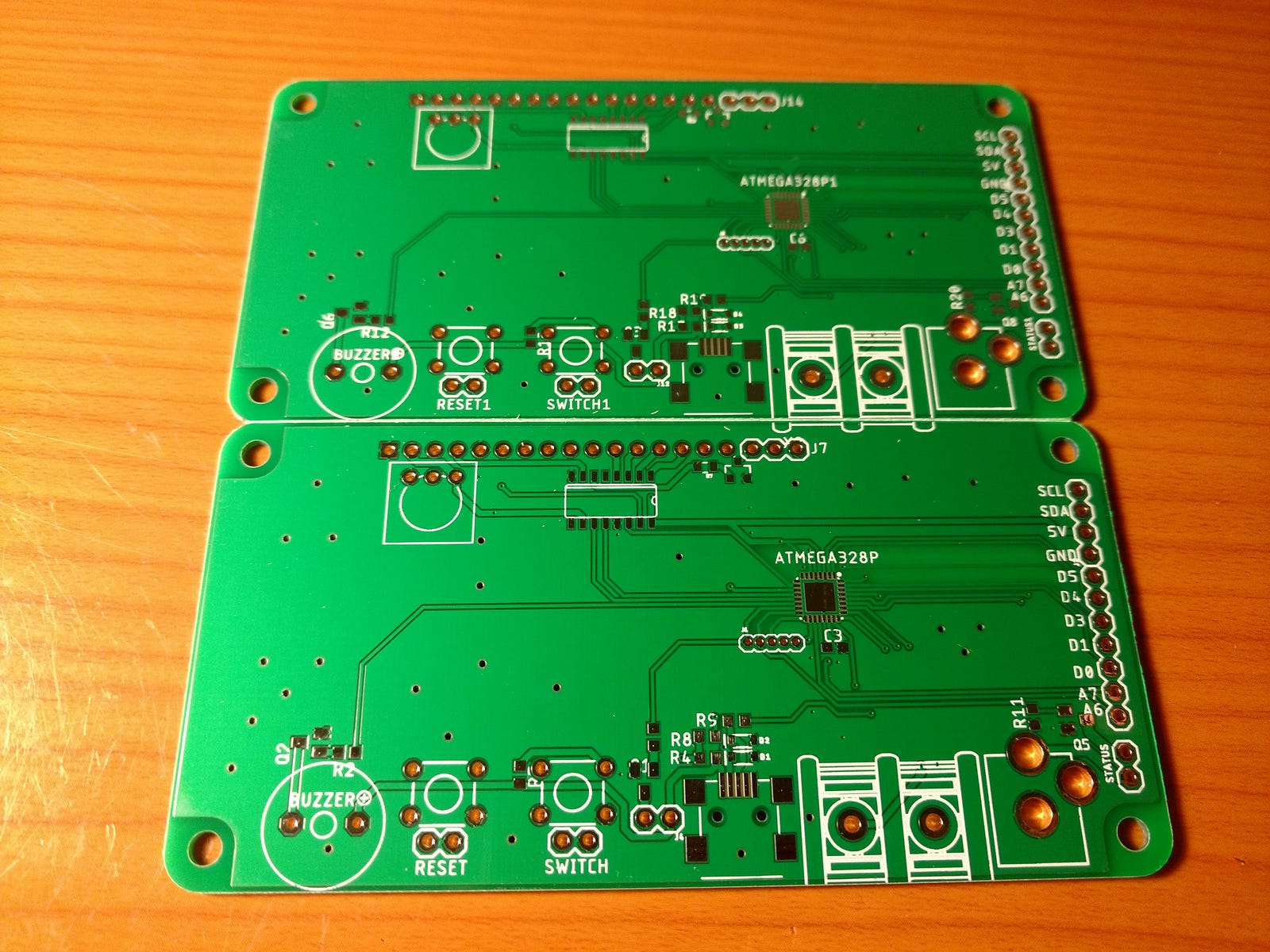

PCB de 10*10 con 2 diseños juntos
si se observa bien se puede ver que las vías no están centradas del todo
