Нивелировка Новочеркасска

Anastasia A.
Nov 29, 2018 · 4 min read

Очень часто труднее всего заметить то, что находится буквально на уровне глаз. Видели ли вы подобные знаки в городах России? Знаете ли, зачем они? На примере своего города расскажу о нивелирной сети и её знаках.

Нивелирные марки №№3, 4, 21, 22

Так вот, такие знаки называются геодезическими (или нивелирными), и служат они для определения высот промежуточных точек земной поверхности при топографических съемках и разного рода изыскательских работах, а также используются в научных целях при изучении разности уровней морей. Нулевой отметкой высоты считается высота Кронштадтского футштока (средний уровень Балтийского моря). Интересно отметить, что в России используется именно Балтийская система высот, которая берёт начало ещё со времён Петра I. В конце 1980-х годов производилась передача отметки Кронштадтского футштока на побережье дальневосточных морей, ожидаемая ошибка составила приблизительно 1 метр.

Знаки государственной нивелирной сети называются реперами и различаются по типам и местам закладки. Основные типы знаков: фундаментальные, грунтовые, рядовые, стенные. Независимо от характера установки, в них делаются насечкой следующие надписи: год, название учреждения, порядковый номер, который заносится с каталог. Удивительно, что на практике даже номер на репере не является обязательным, так как все пункты отмечаются на топографических картах и схематичных планах (абрисах), по которым их потом находят на местности геодезисты.

Наружная часть стенного репера представляет собой металлический диск, треугольник, квадрат или другую форму. А та часть, что укрепляется в стене — шейка — имеет уступы для предотвращения удаления репера с места его установки. Реперы устанавливаются на здания уже после того, как они построены.

Геодезические реперы

Один из видов реперов, нивелирные марки (представлены на фотографии ниже) — чаще всего, чугунные, диаметров 8–10 см, которые устанавливаются в стены сооружений. На марках имеется отлитая вместе с ней надпись, указывающая вид и номер геодезического пункта. Марки отличаются от реперов тем, что в центре диска есть небольшое углубление, которое и считается основной точкой.

Нивелирные марки №№?, 23, 15, 5

Стоит также отметить, что год на нивелирной марке — это год, когда она была отлита, а не установлена. Также само слово “нивеллировка” написано именно так, с двойной “л” в отличие от современного написания “нивелировка”. Связано это с реформой русского языка в 30-х годах прошлого века.


В своём городе я нашла, сфотографировала и отметила на карте более сотни геодезических знаков. Вот некоторые из них:

Нивелирная марка №3 (ул. Московская) расположена на здании городской библиотеки им. А. С. Пушкина
Нивелирная марка №5 (ул. Кривошлыкова) расположена на здании военной части, до революции — кадетского корпуса

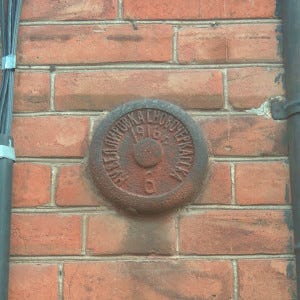

Нивелирная марка №6 (ул. Александровская)
Нивелирная марка №15 (ул. Пушкинская) расположена на здании бывшего Мариинского донского института
Нивелирная марка №16 (ул. Орджоникидзе) расположена на здании бывшей Городской думы
Нивелирная марка №21 (ул. Александровская)

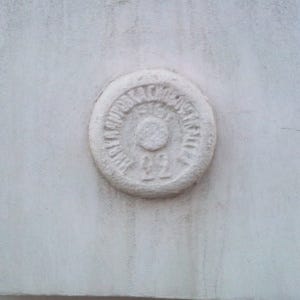

Нивелирная марка №22 (ул. Пушкинская) расположена на здании военного госпиталя

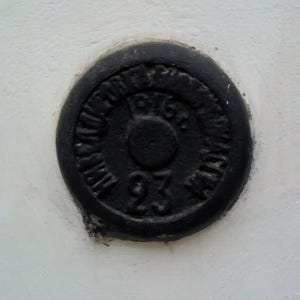

Нивелирная марка №23 (ул. Атаманская) расположена на особняке архитектора Сальникова
Геодезический репер №6 (пр-т Ермака)
Геодезический репер №27 (ул. Дубовского)
Геодезический репер №37 (ул. Атаманская) расположен на здании бывшей Областной судебной палаты
Геодезический репер №44 (ул. Пушкинская)
Геодезический репер №48 (ул. Пушкинская)
Геодезический репер №49 (ул. Пушкинская)
Геодезический репер №58 (ул. Александровская)

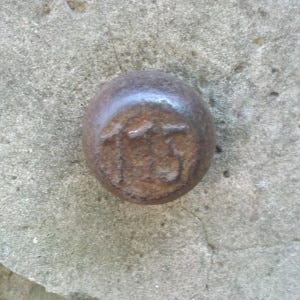

Геодезический репер №115 (ул. Комитетская)
Геодезический репер №117 (ул. Комитетская)
Геодезический репер №178 (ул. Орджоникидзе)
Геодезический репер №233 (ул. Троицкая)
Геодезический репер №436 (ул. Просвещения)
ГУГК (Государственное Управление Геодезии и Картографии) №219 (ул. Комитетская)
ГУГК №318 (ул. Первомайская)
ГУГК №501 (ул. Дубовского)
ГУГК №739 (ул. Комитетская)
ГУГК №922 (ул. Троицкая)
РОП (Реперный Опорный Пункт?) №7 (ул. Котовского)

Карта геодезических знаков Новочеркасска

Карта расположения нивелирных знаков (зелёные — марки, красные — реперы, жёлтые — под вопросом)

Дополнительные материалы

Инстаграм-аккаунт о нивелирных знаках и не только:
