Технологія JET-GROUTING

(струйна цементація)

Технологія струменевої цементації грунтів з’явилася практично одночасно в трьох країнах — Японії, Італії, Англії. Інженерна ідея виявилася настільки плідною, що протягом останнього десятиліття технологія струменевої цементації миттєво поширилася по всьому світу, дозволяючи не тільки більш ефективно вирішувати традиційні завдання, але і знайти нові рішення інших численних складних проблем в галузі підземного будівництва.

Технологія JET GROUTING полягає у використанні кінетичної енергії струменя цементного розчину, що спрямовується на руйнування і перемішування грунту в масиві без створення в ньому надлишкового тиску.

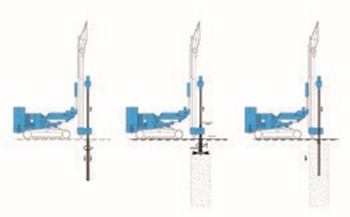

На першому етапі спеціально обладнаною під JET GROUTING буровою установкою буриться пілотна свердловина діаметром 73–90 мм. Буріння проводиться до розрахункової глибини, яка визначається проектом, з попереднім промиванням водним розчином під тиском, що не перевищує 50 атм. Зрошення подається безпосередньо на ріжучий інструмент (бурову шарошку).

На наступному етапі насосом високого тиску подається водоцементний розчин під тиском 450500 атм. Цим високим тиском перекривається канал зрошення і відкриваються 2 отвори, в яких встановлені сопла діаметром 0.8–3.0 мм. Повільно обертаючи (обороти 10–25 об. / Хв) і, повільно підіймаючи бурову колону, відбувається розрізання і перемішування грунту високої кінетичної енергії струменя, яка вивергається з вищевказаних сопел. Виготовлені за цією технологією палі можуть армуватися.

У порівнянні з традиційними технологіями ін’єкційного закріплення грунтів, струменева цементація дозволяє зміцнювати практично весь діапазон грунтів — від гравійних відкладів до дрібнодисперсних глин і мулів.

Іншою важливою перевагою технології є надзвичайно висока передбачуваність результатів зміцнення грунтів. Це дає можливість вже на етапі проектування та укладення підрядних договорів досить точно розрахувати геометричні та характеристики міцності створюваної підземної конструкції (паля, ділянка підпірної стінки і т.д.), а відповідно — трудовитрати, матеріали та вартість підрядних робіт.

Переваги технології:

• Висока швидкість споруди ґрунтоцементних паль;
• Можливість роботи в обмежених умовах — в підвальних приміщеннях, поблизу існуючих будівель і т.д. В цьому випадку на об’єкті встановлюється тільки малогабаритна бурова установка, а весь ін’єкційний комплекс розташовується на більш зручному віддаленому майданчику;
• Армування каркасом арматури;
• Відсутність ударних навантажень, так як на відміну від забивання залізобетонних паль пристрій ґрунтоцементних паль не супроводжується негативним ударним впливом на фундаменти близькорозташованих будівель і споруд.

Область застосування ґрунтоцементних паль:

З усього надзвичайно великого списку практичних додатків технології наведені лише деякі:

• Пристрій одиночних пальових фундаментів;
• Пристрій стрічкових фундаментів і суцільних фундаментних плит з взаємопересічних ґрунтоцементних паль;
• Спорудження підпірних стін для підвищення стійкості схилів і укосів;
• Закріплення слабких і обводнених грунтів навколо споруджуваних поземних міських споруд — колодязів, колекторів, тунелів;
• Спорудження протифільтраційних завіс.
