Giới thiệu về máy phay (gia công cơ khí)

1/ Khái niệm gia công phay

Phay là phương pháp gia công phổ biến. Ngoài phay mặt phẳng, phay còn gia công được nhiều bề mặt định hình khác nhau như phay rãnh, bậc, ren, bánh răng …. Năng suất và chất lượng bề mặt chi tiết cao hơn rất nhiều so với bào, xọc

Phay là phương pháp gia công cắt gọt kim loại có phoi, dưới tác dụng của nhiều lưỡi cắt nhằm tạo ra chi tiết có hình dáng và kích thước theo yêu cầu. Vì vậy máy phay cũng được phân ra nhiều loại khác nhau, nhưng chủ yếu vẫn phân theo 2 quy tắc chính:

  • Phân loại theo trục chính
  • Phân loại theo bàn máy

2/ Phân loại máy phay

Phân loại máy phay theo trục chính thì có 2 loại

  • Máy phay đứng: là loại máy phay có trục chính vuông góc với bàn máy
  • Máy phay nằm ngang: là loại máy phay có trục chính song song với bàn máy

Phân loại theo cấu tạo bàn máy của máy phay thì có bốn loại:

  • Máy phay côn xôn
  • Máy phay thân cố định
  • Máy phay thân ngang
  • May phay giường

3/ Các loại dụng cụ gá đơn giản thường dùng

  • Êtô: thường dùng gá kẹp những chi tiết đơn giản mang tính chất chuyên dùng, thường gá những chi tiết dạng khối, hộp…
  • Đòn kẹp: Dùng để kẹp trực tiếp các chi tiết lớn hoặc các chi tiết có hình dáng phức tạp.

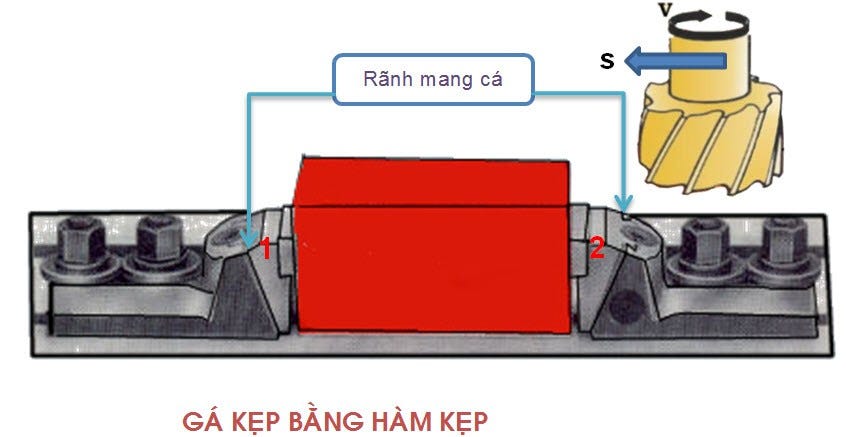

  • Gá kẹp chi tiết bằng hàm kẹp: dùng trong sản xuất hàng loạt. ( Ưu điểm: Đơn giản, tháo lắp nhanh, đạt độ chính xác cao)
  • Gá kẹp chi tiết trên khối V
  • Đầu phân độ: Để chia chi tiết thành nhiều phần bằng nhau như bánh răng, bánh vít ta sử dụng đầu phân độ.

Chú Ý: Nguyên tắt chọn và gá lắp dụng cụ gá:

  • Khi chọn đồ gá gia công cần phải tuân thủ các nguyên tắt sau:
  • Phù hợp với kích thước và hình dáng của chi tiết gia công.
  • Đơn giản, chính xác và an toàn.
  • Chi tiết có kích thước nhỏ thường dùng êtô để gá kẹp.
