越狱开发系列（二）：让微信的骰子永远摇出六点

目标简述与基本思路

微信里有两个带有游戏性质的表情 — — 骰子和剪刀石头布，它们是我们聊天的好伙伴（微笑）。自从上次扔骰子输掉被迫当了组长之后，我就对它动了心思，正好盘古发布了 iOS 9.3.3 的越狱，这次就来写个插件实现对骰子和剪刀石头布这两个表情的结果的修改。

遵从 iOS 逆向工程的普遍流程，我们首先通过发送表情的 View 找到其 Controller，再在 Controller 中找到发送表情这个操作的响应方法。然后通过逆向二进制文件得到的反汇编源码，以该方法作为入口，逐层分析调用关系，直到找到关键方法，进而分析该表情的 Model 并完成修改。

准备工作

砸壳、头文件获取

App Store 里 App 的二进制文件被进行了加密，无法直接反汇编分析，也无法通过 class-dump 获取头文件，因此首先需要对其进行解密，通常称之为「砸壳」。

Clutch 是常用的「砸壳」工具，从这里下载 Clutch，将其放置到设备的 /usr/bin/ 路径下，并赋予可执行权限。然后 SSH 到设备上，用如下命令对微信进行「砸壳」。

iPhone:~ root# Clutch -b com.tencent.xin
com.tencent.xin contains watchOS 2 compatible application. It's not possible to dump watchOS 2 apps with Clutch 2.0.2 at this moment.
ASLR slide: 0x100028000
Dumping <WeChatShareExtensionNew> (arm64)
Patched cryptid (64bit segment)
Writing new checksum
ASLR slide: 0x100014000
Dumping <WeChat> (arm64)
Patched cryptid (64bit segment)
Writing new checksum
Finished dumping com.tencent.xin to /var/tmp/clutch/117E3B47-A400-4180-9A89-CEADBE33DC31
Finished dumping com.tencent.xin in 13.6 seconds

终端中打印出了 Clutch 的输出路径 /var/tmp/clutch/117E3B47-A400–4180–9A89-CEADBE33DC31，进入该路径，将「砸壳」后的二进制文件 com.tencent.xin/WeChat 拷贝到 Mac，并使用 class-dump 提取头文件。

~  class-dump -S -s -H ./WeChat -o ./headers/

在我使用的微信 6.3.23 版中共提取出了 7609 个头文件，可见微信这个产品体量之大。

debugserver 与 LLDB 配置

LLDB 是 Xcode 内置的调试器，debugserver 则是运行在 iOS 上的调试服务端，我们将使用它们对微信进行动态调试分析。在将设备添加到 Xcode 之后，debugserver 会被自动安装到设备的 /Developer/usr/bin/ 目录下。但由于缺少 task_for_pid 权限，这里的 debugserver 只能用来调试自己开发的 App，因此需要对其进行处理。

将 debugserver 拷贝到 Mac，首先通过以下命令对其进行「瘦身」。其中 arm64 为我使用的 iPhone 6 的处理器架构，此参数因设备而异（如对于 iPhone 5 就应是 armv7s）。

~ lipo -thin arm64 ./debugserver -output ./debugserver

然后为其添加 task_for_pid 权限，下载这个 ent.plist 文件对其进行签名。

~ codesign -s - --entitlements ent.plist -f debugserver

完成上述步骤后将 debugserver 拷贝回设备的 /usr/bin/ 目录下，并赋予可执行权限即可。

LLDB 支持 Python 脚本，使用 Python 可以大幅提高调试效率。Chisel 是 Facebook 开源的一个 LLDB Python 命令集，我们将使用它帮助我们的调试。用 Homebrew 安装 Chisel 并将其添加进 LLDB 的初始化脚本中。

~ brew install chisel
~ echo command script import /path/to/fblldb.py >> ~/.lldbinit

定位入口方法

使用 debugserver 启动微信。

iPhone:~ root# debugserver *:1234 -x backboard /path/to/WeChat.app/WeChat

然后在 Mac 上用 LLDB 连接到 debugserver，并让微信继续运行。

~ lldb
(lldb) process connect connect://IOS_IP:1234
Process 51735 stopped
* thread #1: tid = 0xb076f, 0x000000018270d014 libsystem_kernel.dylib`semaphore_wait_trap + 8, queue = 'com.apple.main-thread', stop reason = signal SIGSTOP
    frame #0: 0x000000018270d014 libsystem_kernel.dylib`semaphore_wait_trap + 8
libsystem_kernel.dylib`semaphore_wait_trap:
->  0x18270d014 <+8>: ret

libsystem_kernel.dylib`semaphore_wait_signal_trap:
    0x18270d018 <+0>: movn   x16, #0x24
    0x18270d01c <+4>: svc    #0x80
    0x18270d020 <+8>: ret
(lldb) c
Process 51735 resuming

待微信启动完毕之后，先打开微信 Mac 版，借助文件传输助手构建一个收发双端的测试环境（有小号或者有女朋友愿意配合测试的也可）。进入到发送骰子的界面，中断微信，打印出当前的 UI 结构。

(lldb) process interrupt
(lldb) po [[UIApp keyWindow] recursiveDescription]
<iConsoleWindow: 0x13df5dd20; baseClass = UIWindow; frame = (0 0; 375 667); autoresize = W+H; gestureRecognizers = <NSArray: 0x13df4e8f0>; layer = <UIWindowLayer: 0x13dde49a0>>
   | <UILayoutContainerView: 0x13f3ba980; frame = (0 0; 375 667); autoresize = W+H; layer = <CALayer: 0x13f3ba880>>
   |    | <UITransitionView: 0x13f3bb560; frame = (0 0; 375 667); clipsToBounds = YES; autoresize = W+H; layer = <CALayer: 0x13dd02a90>>
   ...
    <EmoticonViewWithPreview: 0x13fae98a0; frame = (116 18; 56.5 56.5); layer = <CALayer: 0x13fd2f230>>

打印出的 UI 结构非常复杂，经过一番仔细寻找，发现 EmoticonViewWithPreview 这个 View 的名称比较吻合，且数量是 7 个，和我在这个界面上的表情数相同，初步确定它就是表情显示的 View。因为骰子是第二个表情，所以找到第二个 EmoticonViewWithPreview 的地址 0x13fae98a0，尝试使用 hide 0x13fae98a0 命令，果然发现设备上的骰子消失了，猜想得到了验证。

下面定位它的 Controller，使用 presponder 命令打印其响应链。

(lldb) presponder 0x13fae98a0
<EmoticonViewWithPreview: 0x13fae98a0; frame = (202.5 18; 56.5 56.5); layer = <CALayer: 0x13fb14360>>
   | <EmoticonGridView: 0x13f8e2600; frame = (0 0; 375 187); gestureRecognizers = <NSArray: 0x13fbe45f0>; layer = <CALayer: 0x13fbc4470>>
   |    | <EmoticonBoardPageCollectionEmoticonGridCell: 0x13fd39720; baseClass = UICollectionViewCell; frame = (2250 0; 375 187); layer = <CALayer: 0x13faf4d20>>
   |    |    | <UICollectionView: 0x13e899a00; frame = (0 160; 375 187); gestureRecognizers = <NSArray: 0x13fc2cb40>; layer = <CALayer: 0x13f9f2db0>; contentOffset: {2250, 0}; contentSize: {10875, 187}> collection view layout: <UICollectionViewFlowLayout: 0x13fc29b70>
   |    |    |    | <UIView: 0x13f91c520; frame = (0 -160; 375 347); clipsToBounds = YES; layer = <CALayer: 0x13f909ea0>>
   |    |    |    |    | <EmoticonBoardView: 0x13f4c4130; frame = (0 443; 375 224); layer = <CALayer: 0x13fc035f0>>
   |    |    |    |    |    | <MMInputToolView: 0x13f5b7cf0; frame = (0 0; 375 667); text = ''; layer = <CALayer: 0x13fa6cc40>>
   |    |    |    |    |    |    | <UIView: 0x13f4981b0; frame = (0 0; 375 667); autoresize = W+H; layer = <CALayer: 0x13f90a7c0>>
   |    |    |    |    |    |    |    | <BaseMsgContentViewController: 0x13e42be00>
   |    |    |    |    |    |    |    ...

可以看到 BaseMsgContentViewController 就是它的 Controller，我们打开 BaseMsgContentViewController.h 观察一下，尝试寻找点击骰子之后的响应方法。

这个头文件有多达 600 多行（一个类写成这样真的没问题吗？），使用关键词 emoticon 搜索，容易发现 — (void)SendEmoticonMesssageToolView:(id)arg1; 方法较为可疑，我们来验证一下这个方法的作用。

使用 Hopper Disassembler v3 对「砸壳」过后的微信二进制文件进行反汇编分析，找到该方法。

-[BaseMsgContentViewController SendEmoticonMesssageToolView:]:
00000001018eb1e8    stp     x24, x23, [sp, #0xffffffc0]!
...
00000001018eb2f4    b       imp___stubs__objc_release
                            ; endp

下面我们在该方法入口地址处下断点。首先找到微信的 ASLR 偏移地址。

(lldb) im li -o
[  0] 0x000000000005c000
[  1] 0x000000010388c000
...

ASLR 偏移为 0x5c000，方法入口地址为 0x1018eb1e8，因此该命令在内存中的地址应为 0x5c000+0x1018eb1e8=0x1019471e8，我们在该处下断点。

(lldb) br s -a 0x5c000+0x1018eb1e8
Breakpoint 1: where = WeChat`___lldb_unnamed_function82507$$WeChat, address = 0x00000001019471e8

按照同样的方法，在该方法最后一条语句处也下断点。然后让微信恢复运行，点击骰子，入口的断点果然被触发了。

Process 51735 stopped
* thread #1: tid = 0xb076f, 0x00000001019471e8 WeChat`___lldb_unnamed_function82507$$WeChat, queue = 'com.apple.main-thread', stop reason = breakpoint 1.1
    frame #0: 0x00000001019471e8 WeChat`___lldb_unnamed_function82507$$WeChat
WeChat`___lldb_unnamed_function82507$$WeChat:
->  0x1019471e8 <+0>:  stp    x24, x23, [sp, #-64]!
    0x1019471ec <+4>:  stp    x22, x21, [sp, #16]
    0x1019471f0 <+8>:  stp    x20, x19, [sp, #32]
    0x1019471f4 <+12>: stp    x29, x30, [sp, #48]
(lldb)

这时收发双方均未出现骰子。输入 c 让微信继续运行，断点 2 随即被触发。输入 ni 跳出方法，这时可以观察到，接收方已经收到了骰子，而本机尚未出现。这说明产生骰子点数的关键就在这个方法内部，随后只会进行一些本地 UI 的更新。我们成功找到了入口方法，接下来就是顺着调用链继续摸索下去。

探索调用链

在入口方法中，我们将着重关注形如 00000001018eb23c bl imp___stubs__objc_msgSend 方法调用语句。这是因为 Objective-C 中，[SomeObject someMethod] 的底层实现是 objc_msgSend(SomeObject, someMethod)，因此在这些语句处下断点，并打印出参数，就可以得知调用的是哪个类的哪个方法，从而逐层进行寻找。

简单粗暴地在每一个 objc_msgSend 处下断点，观察执行完哪一句之后，接收方收到了骰子即可。于是顺利地定位到了 0x018eb2cc 处的语句，在该语句处查看参数就可以得知是调用的是哪个方法了。在 64 位系统中，函数的参数存放在 X0~XN 寄存器中，所以 X0 应是类/实例，而 X1 应是方法名，它可以被强制转换为字符串。

(lldb) po [$x0 class]
WeixinContentLogicController

(lldb) p (char *)$x1
(char *) $115 = 0x00000001026c34ce "SendEmoticonMessage:"

可见此处调用的是 [WeixinContentLogicController SendEmoticonMessage:] 方法。直接在 Hopper 中搜不到这个方法，打开 WeixinContentLogicController.h 观察，原来这个方法定义在其基类 BaseMsgContentLogicController 中，这样就可以成功在 Hopper 中找到它。

接下来如法炮制，在 [BaseMsgContentLogicController SendEmoticonMessage:] 中再次找到了一个关键的 objc_msgSend，调用的是 [GameController sendGameMessage:toUsr:] 这个方法。

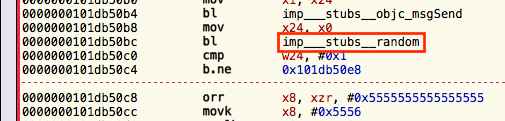

继续顺藤摸瓜，在 Hopper 中定位到 [GameController sendGameMessage:toUsr:] 方法，大致一扫，马上观察到了嫌疑人的身影：这个方法中调用了 random 随机数函数。

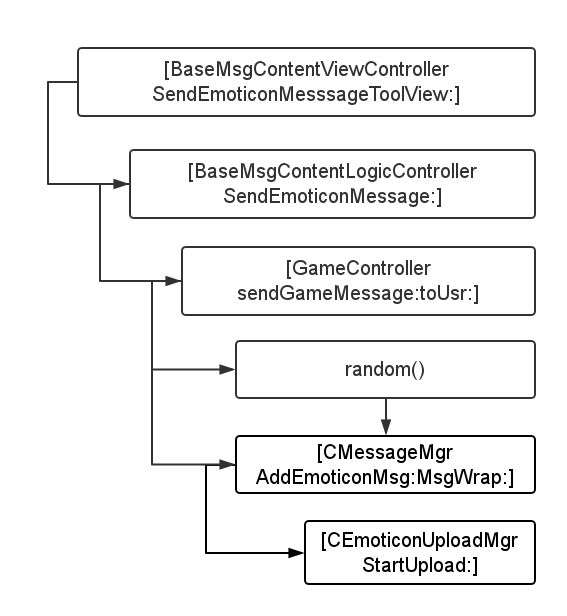

看来骰子点数就是在这之后产生的，继续从这一句之后进行分析。依然采用之前的方法层层深入，最终可以摸索出如下的调用链。

定位 Model

整理出调用链后，我们直接在调用最后一个上传方法 [CEmoticonUploadMgr StartUpload:] 时下断点，查看它的参数（应在 X2 寄存器）。

(lldb) po [$x2 class]
CMessageWrap

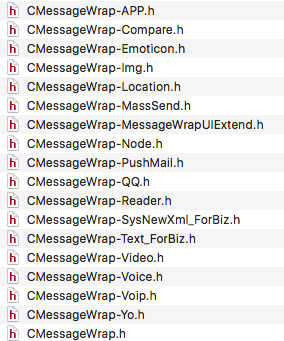

至此我们成功定位了骰子表情的 Model — — 它是一个 CMessageWrap 类的实例，我们在头文件中进行搜索，发现这个类具有多个 category（实际上该类是所有微信消息的 Model，考虑到微信文字、语音、表情等多种多样的消息类型，category 是一个很自然的实现方式）。我们直接打开 CMessageWrap-Emoticon.h 查看。

容易发现其中下面两行很有可能与我们的目标有关。

@property(nonatomic) unsigned int m_uiGameContent; // @dynamic m_uiGameContent;
@property(nonatomic) unsigned int m_uiGameType; // @dynamic m_uiGameType;

下面我们编写 Tweak，hook [CEmoticonUploadMgr StartUpload:] 这个方法，将参数的这两个属性打印出来观察。过程略过，最终经过多次实验，可以得到如下结论。

m_uiGameType 为 1 代表剪刀石头布，2 代表骰子，0 则是普通表情；m_uiGameContent 的值从 1 至 9，依次代表剪刀、石头、布以及骰子的 1 ~ 6 点。

修改结果

首先尝试直接在 [CEmoticonUploadMgr StartUpload:] 中截获传入的参数，根据 m_uiGameType 判断表情类型，然后修改 m_uiGameContent。此时结果是（感谢小伙伴们配合测试）：本机没有效果；接收方若是 iPhone 则可以显示修改后的结果，若是 Android 设备或 Mac 则同样无效果，且结果与本机显示的相同。

这说明两点问题：第一，随机数产生后，在之前得出的调用链中传递给了其他没有分析到的方法，造成本机不生效；第二，最终上传的 CMessageWrap 中除了 m_uiGameContent 属性外，仍有其他属性记录了骰子的真实值。

为验证第二点，我们打印出 [CEmoticonUploadMgr StartUpload:] 的参数的所有信息进行查看。

(lldb) pinternals $x2
(CMessageWrap) $129 = {
  MMObject = {
    NSObject = {
      isa = CMessageWrap
    }
  }
  m_bIsSplit = false
  m_bNew = true
  m_uiMesLocalID = 328
  m_n64MesSvrID = 0
  m_nsFromUsr = 0xa0a0d02812812039
  m_nsToUsr = 0xa0221102a012405a
  m_uiMessageType = 47
  m_nsContent = 0x000000013f489e40 @"<msg><emoji md5=\"5ba8e9694b853df10b9f2a77b312cc09\" type=\"1\" len = \"8636\" productid=\"custom_emoticon_pid\"></emoji><gameext type=\"2\" content=\"9\" ></gameext></msg>"
  m_uiStatus = 1
  ...

可以发现 m_nsContent 属性的值是一个 xml 格式的字符串，其中 <gameext type=\”2\” content=\”9\” ></gameext> 就是骰子的信息。也就是说，修改过后 m_nsContent 和 m_uiGameContent 两个属性中的信息出现了矛盾，而微信不同平台的客户端也许在此处的接收逻辑有所差异，导致了上述结果。

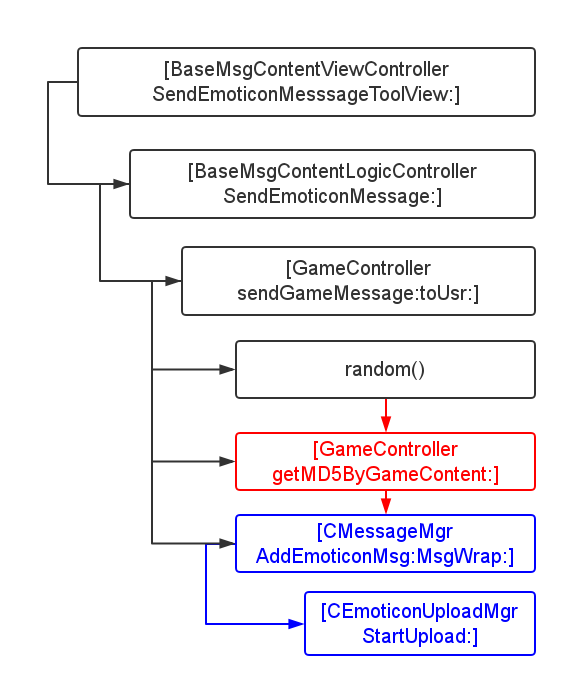

要解决这个问题，本质上与解决第一点是等价的，无非是往调用链的上游寻找遗漏点。过程与之前类似，最终找到了 [GameController getMD5ByGameContent:] 这个方法（红色方框）与结果有关，其参数就是 m_uiGameContent 的值。

最后 hook 图中全部红蓝两色方框代表的 3 个方法，就可以成功地控制骰子/剪刀石头布游戏的结果了。

Mission accomplished.

本篇博客编写的 WeChatDice 插件的完整源码托管在这里；也可以在 Cydia 中添加软件源 repo.wangjinli.com 后搜索 WeChatDice 下载安装。
