Criando uma planta baixa em Librecad
Detalhes Escrito por Wendel Publicado: 19 Fevereiro 2016
Para artigos mais recentes e originais acesse o Blog do Wendel.
Dando continuidade sobre a série do Librecad, vamos ver que criar uma planta baixa é bem simples no Librecad. O que , num primeiro momento se pode estranhar, é a forma com que se trabalha no programa, já que é um pouco diferente do Autocad. O Autocad é mais visual (pelo menos a versão 2014/2015 que é a que eu já usei), o Librecad é mais linha de comando mesmo. Sem contar que o Librecad é leve e é livre. Essa é sempre a principal vantagem. Já precisei rascunhar uma planta baixa e pelo fato de estar com a internet ruim ou pelo fato de estar com um computador sem uma placa de vídeo boa, já fiquei sem fazer o meu rascunho (um simples rascunho no Autocad).
Enfim, para continuar neste artigo , você precisará ter em mente o conceito de coordenada absoluta e coordenada relativa que expliquei antes neste post ou, se quiser, pode conferir este vídeo que eu gravei e está no youtube:
Se inscreva em nosso canal no youtube, para ter acesso a novos vídeos.
Após ter aprendido os conceitos do vídeo acima, fica bem fácil produzir a planta-baixa em Librecad.
Faça o download da planta-baixa já pronta: Clique Aqui!
Especificações de projeto:
Parede externa: 0,20 m
Parede interna: 0,15 m
Boneca: 0,10 m
Portas: 0,9 m porta da cozinha e 0,8 m as demais portas.
Veja os passos:
1 — Ajustar medida e precisão.
No menu, vá em Editar >> Preferências do Desenho Atual.
Na aba Unidades, especifique o Metro como unidade principal do desenho.
3 — Começe a fazer retas

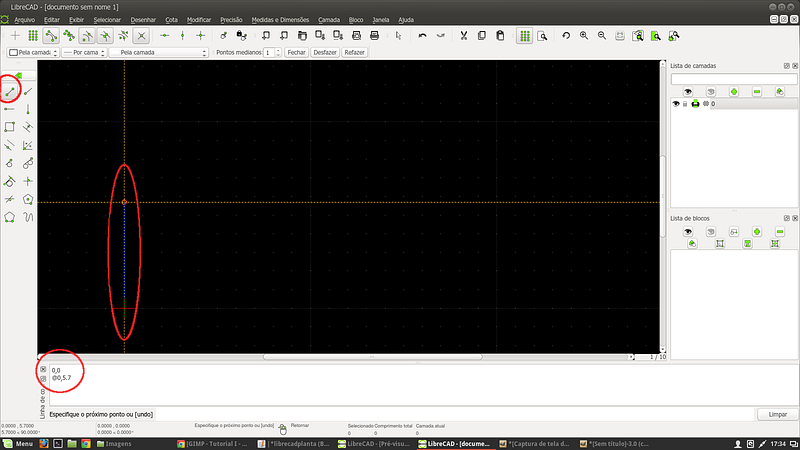

Clique em lines na barra de ferramentas do canto esquerdo, escolha dois pontos e especifique a origem digitando “0,0” no teclado. O programa vai lhe solicitar o segundo ponto para traçar a reta. Usando o conceito de coordenada relativa, digite “@0,5.70” (Sem as aspas, para poder fazer a parede externa da sala e que possui 5,70 metros, conforme planta baixa disponibilizada acima).
Digite agora @8.45,0 para traçar uma reta horizontal e feche o retângulo de paredes externas utilizando o conceito de coordenada relativa (Próximos pontos “@0,-5.70” e “@-8.45,0”).
4. Faça as paredes internas
Fazer as paredes internas é muito fácil. Aperte Esc para sair da referência do último ponto traçado.

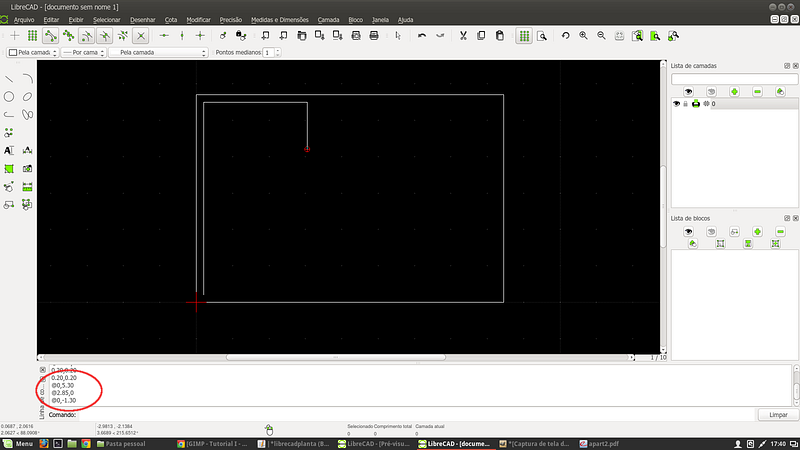

Conforme conceito de coordenada absoluta vista no vídeo acima, clique em reta, digite “0.20,0.20” (Sem aspas) para especificar o primeiro ponto, após isso, digite “@0,5.30” e comece a fazer as paredes internas da sala.
4 — Usar o comando dividir para fazer as portas.
Você deve ter se perguntado como fazer a abertura da porta. Pois bem, faça a boneca e trace linhas auxiliares como se tivesse desenhando a porta de 0,80 m da sala.
Após fazer isso, delete as linhas auxiliares e use o comando dividir (Parecido com o comando Trim do Autocad), para fazer a abertura da porta.
5 — Usar o arco de três pontos para fazer a porta.
Após a abertura da porta, faça a porta, assim como se faz um retânculo de comprimento 0,80 m e largura de 0,05 m.
