HAY,你好 ── DIY HAY旋转灯

本文首发于:DFRobot 创客社区:HAY,你好 ── DIY HAY旋转灯

制作视频地址:腾讯视频:HAY,你好 ── DIY HAY旋转灯

前两天和女朋友去HAY家(没错,一家超贵的家居店),看到如下灯饰,女朋友喜欢的不得了。一看这价格,999!对你没看错,999!只要999!喔槽,抢劫呐,这货竟然这么贵,不能忍啊!

既然这么贵,一定有什么牛逼的功能吧?比如辅助睡眠什么的啊,紫外线杀菌啊什么的……原谅我的脑洞。可是一问服务员,这货唯一的功能就是旋转下面的圆柱支架,可以调节灯的亮度,这货就只是一盏简单的灯……简单的灯……单的灯……的灯……灯……等等!既然是一盏简单的灯,干脆自己做一个吧,看起来也不难的样子。

HAY-TUN-ON-2

先来看一下成品效果,下面这个是我做的,是不是一毛一样!全套成本应该在50元左右吧,想想还有点小激动呢。

DIY-TUN-ON

好了,废话不多说,下面来介绍一下制作教程。

建模

首先当然是建模啦,先来看一下整体装配图的效果。

装配体

然后将各个零件3D打印出来。这是一个整体效果图,当然我是一个一个打印的,因为灯罩与底座的颜色不同,而且为了表面好看些,涉及到表面的零件,打印精度可以设置高一些。

3D打印

电路原理

下图就是电路原理图啦。我利用MPU6050来判断旋转支架的旋转角度,然后通过这个角度去控制LED的亮度。

fritzing-circuit

可能大家会问了,不就是一个旋转嘛,为啥不用旋转电位器,多简单啊。开始我也这么想,可是到后面设计结构的时候发现有点困难:

  • 用旋转电位器的话,结构比较复杂。旋转的时候,导线容易绕在一起,转多了,容易把线扯断;
  • 我手里唯一的旋转电位器被我玩坏了……
  • 懒得再买一个旋转电位器了,还没邮费贵(其实是懒得想怎么解决加旋转电位器的结构问题)
  • 为了装B,感觉 IMU 比较高端,而且以后还可以加拍打开关的功能

关于拍打开关的功能,还被我的产品经理女朋友臭骂一顿,谁允许你自己添加需求的!简简单单加个开关不好嘛,搞那么复杂干嘛,问过客户需求嘛!

果然,女朋友(与产品经理)的心思,你永远无法猜!

材料

下图就是待会要用到的所有材料和工具:

材料清单:

  • 3D 打印结构件
  • WS2812 RGB 彩灯
  • MPU6050 惯性传感器
  • Arduino Nano
  • USB 电源线
  • DC 2.1或者2.5 的公母转接头
  • 导线若干
  • 热缩管
  • M3 螺钉若干

主要工具包括:

  • 焊枪
  • 热熔胶
  • 剪刀
  • 镊子
  • 螺丝刀

在此就不贴链接了,淘宝随便一搜都有。

底座制作

先来焊接电源线。由于当时设计的时候,为了美观,底座电源线的孔径与USB电源线线径差不多,电源线伸进去的时候,不好往上面的孔里拉出来,所以在电源线上焊接了两根比较细和软的导线。

焊接电源线

为了防止导线接触短路,不要忘记在焊接处套上一段热缩管。

套上热缩管

将焊好的导线插进底座上的小孔:

将导线插入底座小孔

用镊子辅助将导线从底座中间的槽里拉出来:

然后将电源线与DC转接头公头固定,注意正负极不要搞错。

固定DC转接头

然后将DC转接头压入底座的槽里。为了紧固一些,也可以在边缘处涂些热熔胶,主要不要涂到外面来。

固定DC转接头

旋转支架制作

旋转支架是在底座之上旋转的部分,可以通过旋转调节灯的亮度。

准备好旋转支架与底座链接的卡扣。

链接卡扣

用M3的螺钉拧入底座,主要不要拧透,螺钉与卡扣另一面齐平即可。

卡扣上拧螺钉

接下来就准备将转转支架与底座进行连接啦。

rotate-joint

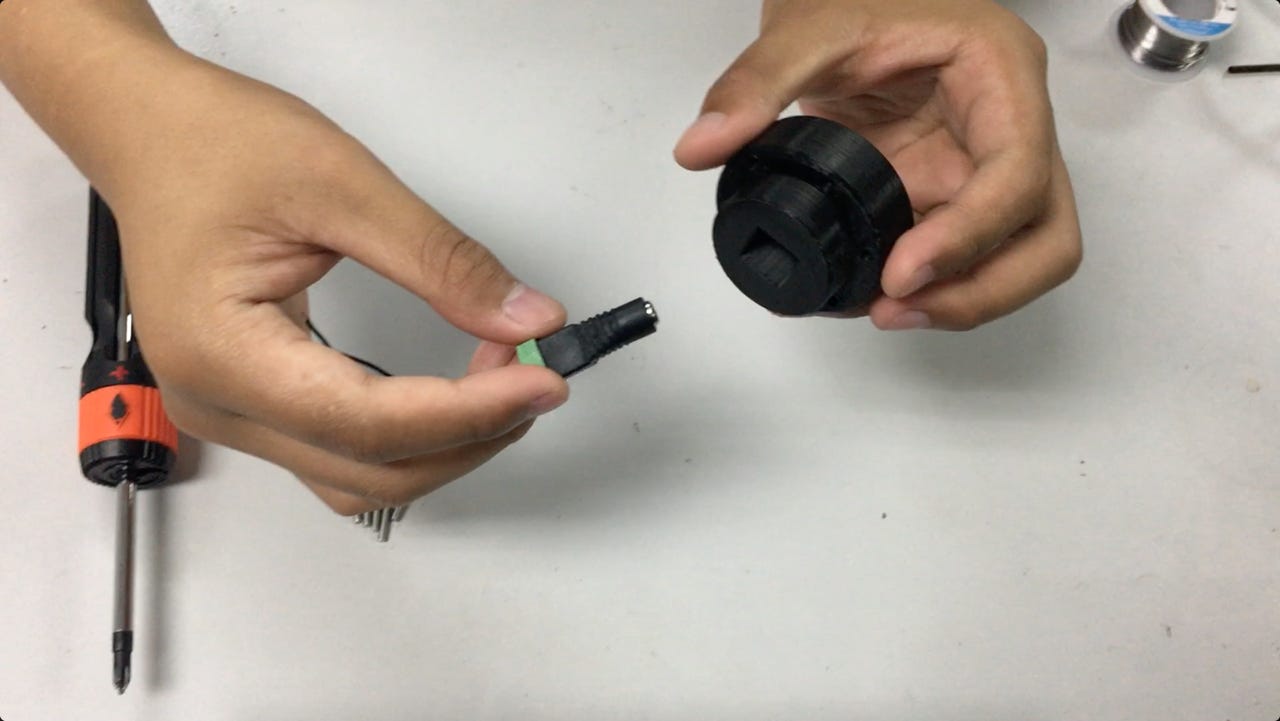

先试试卡扣能不能套上底座:

rotate-joint-2

然后拿下卡扣,将旋转支架套上底座:

rotate-joint-3

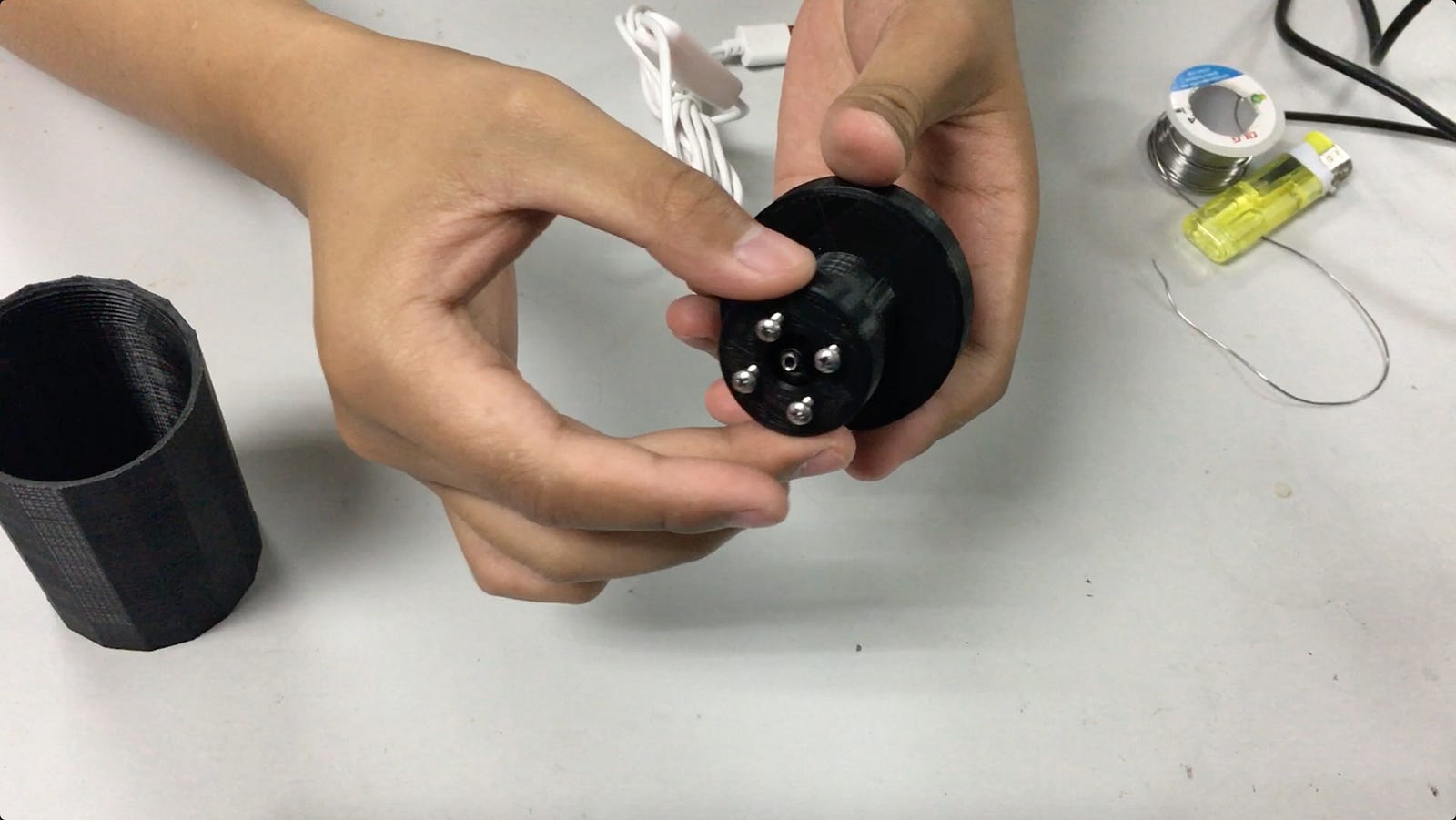

然后再将卡扣与底座固定,拧紧螺钉。

rotate-joint-4

试试旋转支架能不能正常旋转,以及是否能从底座上掉下来。如果可以正常旋转,以及掉不下来,那就成功了。

rotate-joint-5

接下来部分就比较有意思了。因为电源师从底座接上来的,而旋转支架又是可以360度旋转的,这就会碰到一个问题,当旋转支架旋转的时候,内部的线路是否也会一起拧起来,绕在一起。为了解决这个问题,所以上文中,底座上与电源链接采用了DC转接头,这样上面再加个DC转接头木头,上下旋转的时候,整个上面的结构就可以跟着一起旋转,而不绕线了。

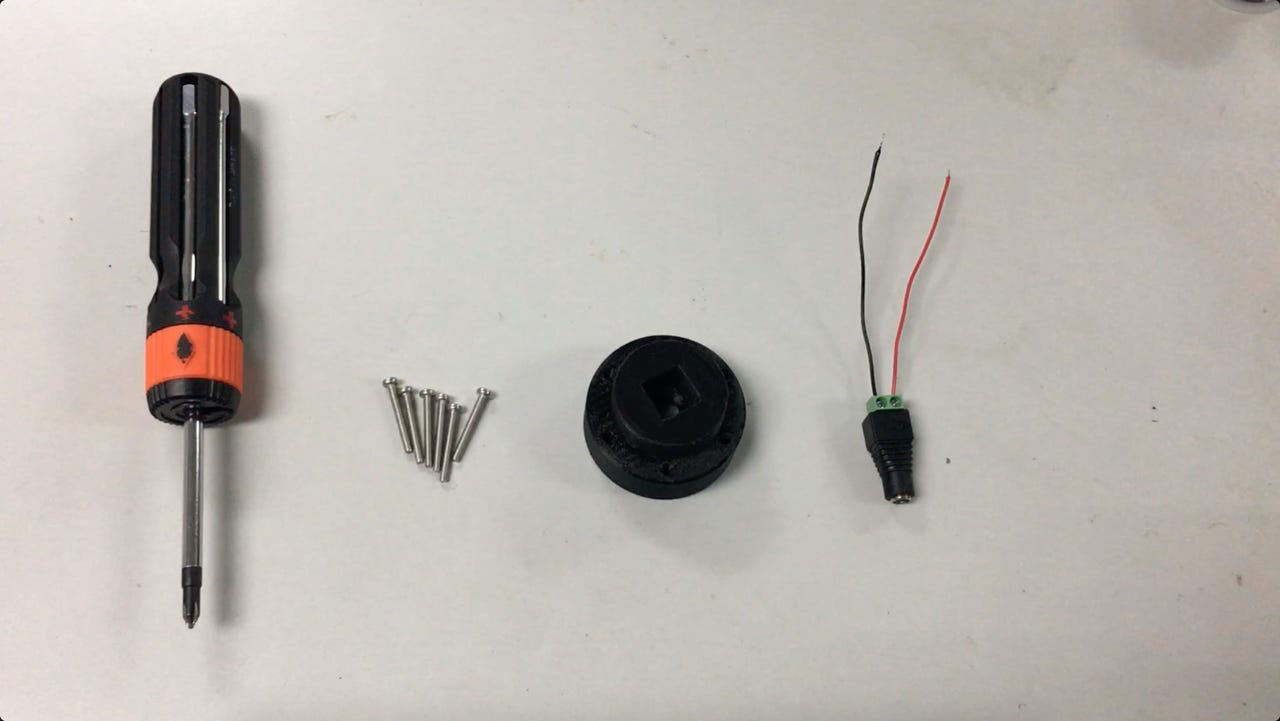

准备上面部分的电源接口,并连接上导线,注意正负极不要搞反:

power-up

以及电源与旋转支架链接的卡扣:

power-up-2

将DC转接头木头传入卡扣中间的凹槽:

power-up-3

注意转接头与凹槽出口刚好齐平即可,如下图:

power-up-4

最终效果如下,然后同样,插入固定用的螺钉:

power-up-5

将卡扣装进旋转支架:

column-2

电路焊接

Arduino Nano电源线焊接:

circuit

MPU6050 惯性传感器焊接:

circuit-2

焊接RGB LED:

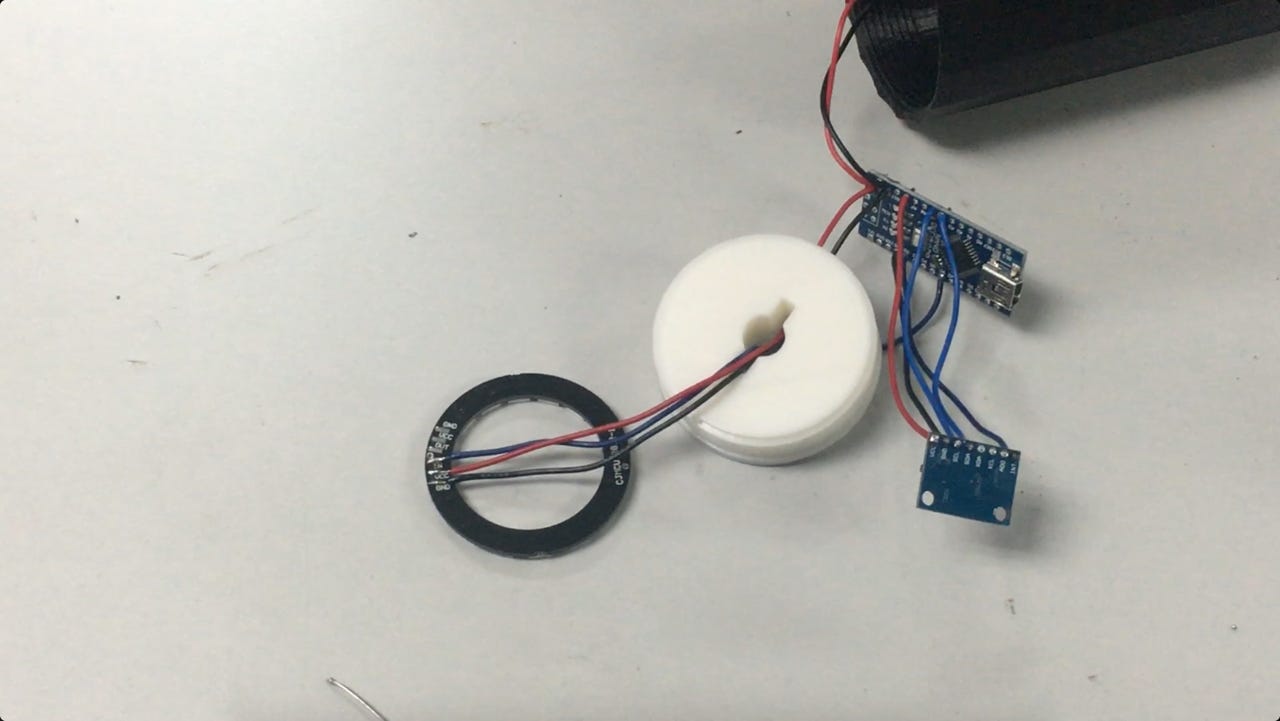

准备所有材料,注意白色那个是LED灯座。

lamp-1

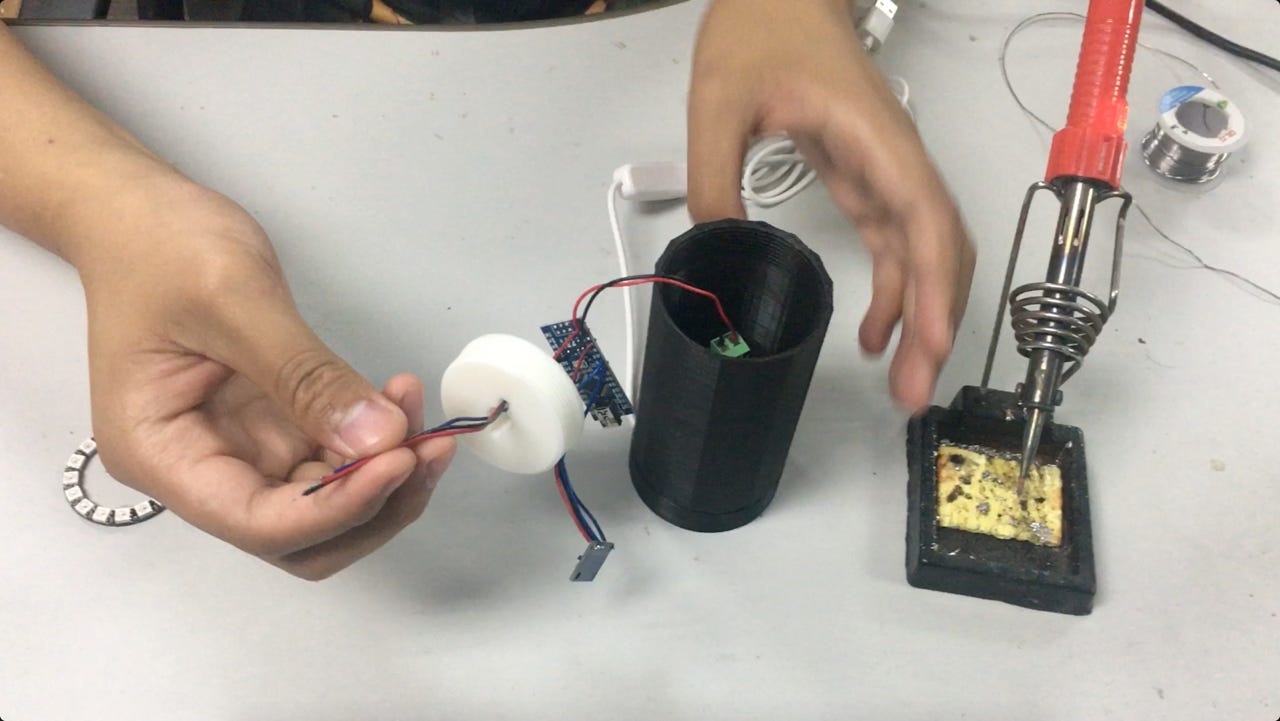

焊接时,导线要先穿过LED灯座中间的孔槽:

lamp-2

然后再将LED焊接上去:

lamp-3

用热熔胶将LED固定灯座上:

lamp-4

在灯座反面,用热熔胶固定MPU6050 惯性传感器:

lamp-5

接下来准备将灯罩安装上去:

lamp-6

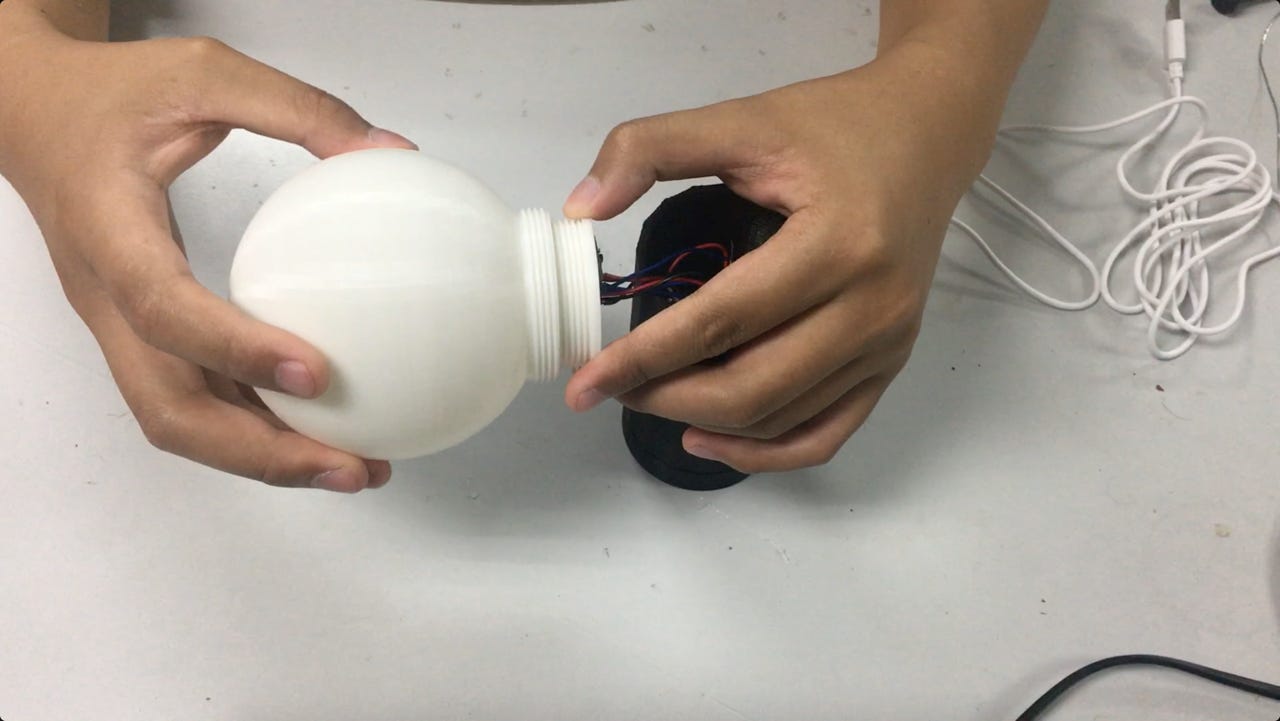

我设计好了螺纹,如下图,将灯罩与LED灯座拧在一起即可:

lamp-7

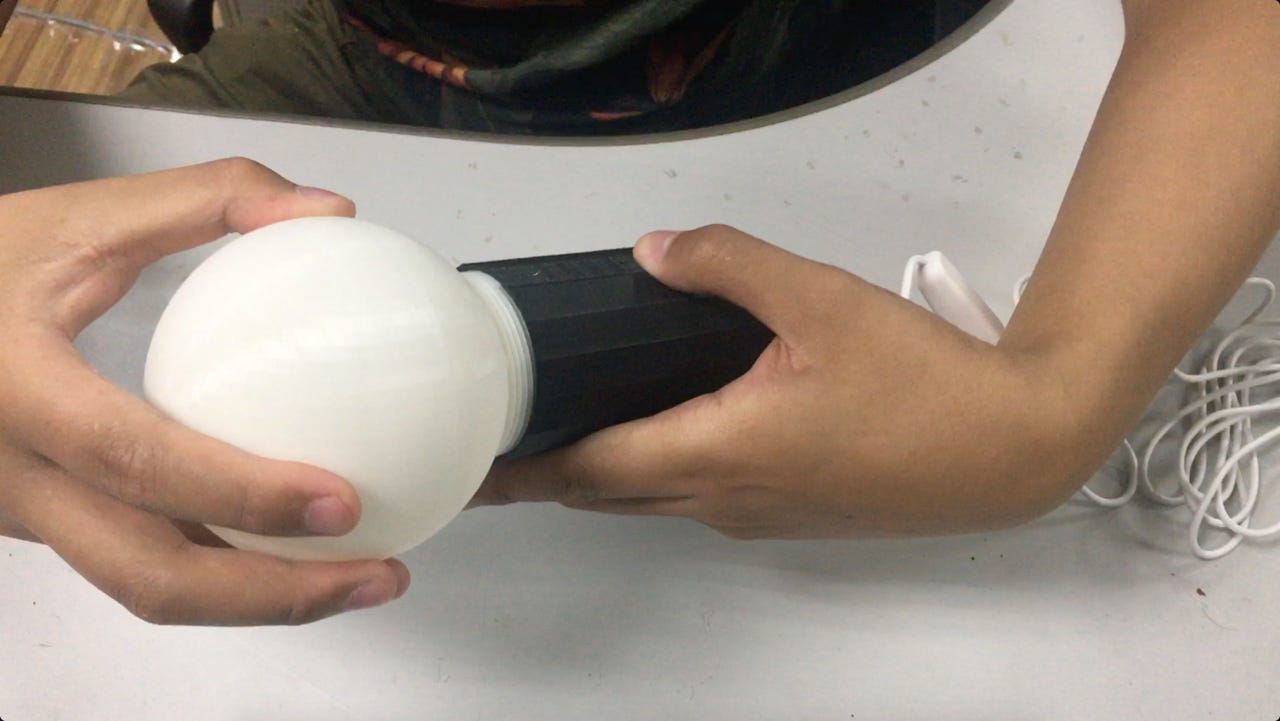

再将灯罩与旋转支架拧在一起:

lamp-8

大功告成啦:

看一下开灯后的效果吧,旋转可以调节亮暗哦。

lamp-10

附件

相关文件和程序可以去 DFRobot 创客社区:HAY,你好 ── DIY HAY旋转灯 文末下载。
