Filtro paso bajo (Chebyshev) para la banda de FM 88–108Mhz
Aquí un pequeño proyecto en el que he estado trabajando en la actualidad, se trata de un filtro paso bajo para la banda de radiodifusión de FM (88–108) . Un filtro paso bajo es una pieza muy importante para utilizar en transmisores de radiodifusión de algo más de unos pocos cientos de milivatios.
Ningún equipo de transmisión pasa los requisitos sin el filtrado correcto, y un transmisor sin este filtro causaría una gran interferencia fuera dela banda donde fue concebido.
Los filtros hacen exactamente eso, filtran. En este caso se filtran las frecuencias por encima de 108 MHz (en realidad acerca de 115MHz ).
Hay varias características y diferentes parámetros en el diseño de filtros, la que se muestra aquí es un filtro paso bajo , lo que significa que deja pasar las frecuencias más bajas de un nivel determinado, y atenúa las frecuencias por encima.
Tres consideraciones de diseño importantes son: La frecuencia en la que el filtro empieza a actuar, lo difícil que filtra y el rizado en la banda (la cantidad de efecto que el filtro tiene en la frecuencias dentro del paso de banda). El diseño que se muestra aquí es arquitectura Chebyshev, conocida por sus buenas características de corte y la banda de paso.

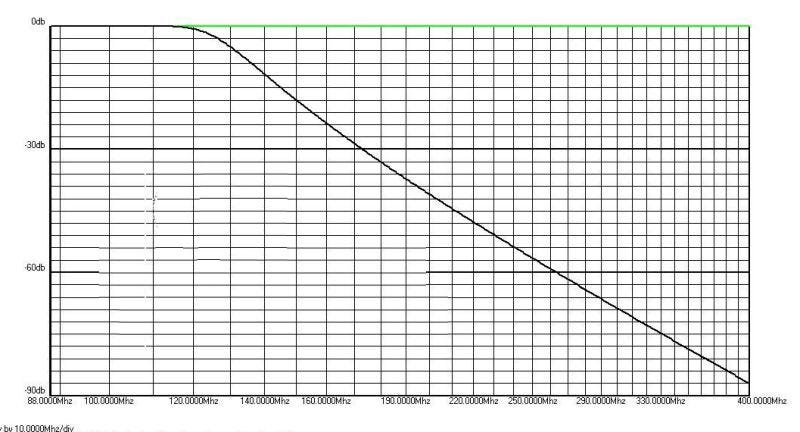

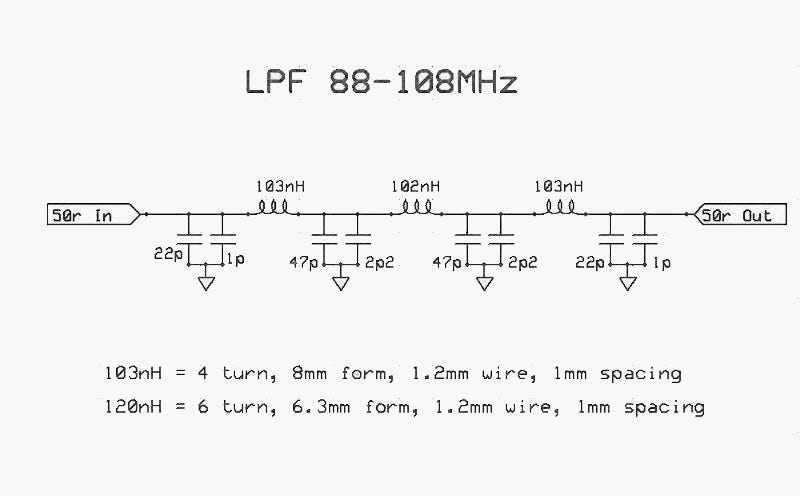

Es un filtro de 7 polos (que significa que hay 7 secciones diferentes en el circuito). He incluido el diagrama esquemático, así como algunos de los programas de análisis del propio filtro. Los inductores pueden ser bobinas de cobre esmaltado, o alambre de cobre estañado, si usted tiene un medidor LCR se puede ajustar el espacio para obtener el valor exacto, si no, sólo terminarlas con cuidado y medirlas con la mayor precisión posible.
Los condensadores pueden ser estándar de cerámica hasta alrededor de 70 vatios, nada más que yo recomendaría condensadores de mica, o chapados de muy altas potencia (poco probable! Si necesita esta cantidad de energía tendria que volver a calcular las bobinas utilizando alambre más grueso).

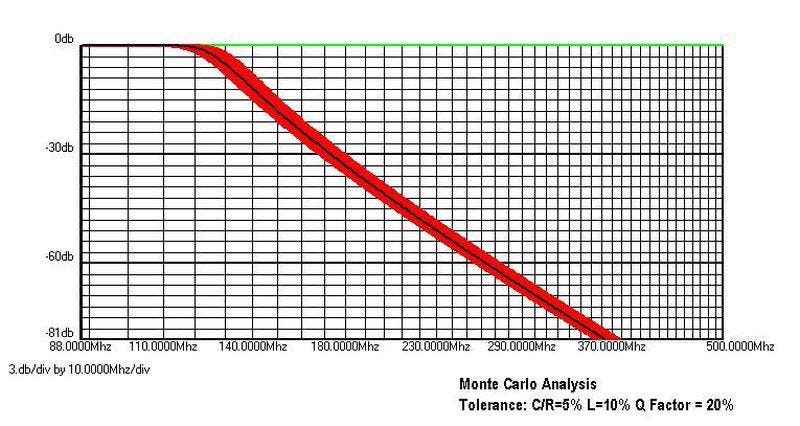

He incluido un análisis de Monte Carlo que consiste enque se ajustan al azar los valores de los componentes dentro de una tolerancia dada y muestra los cambios en las características del filtro (que se muestra como líneas rojas, en el diseño original se muestra como una línea de negro en el centro).
La impedancia de entrada y salida es 50 ohmios, esto es lo más cerca a la parte superior e inferior de la banda y lo peor en el medio (alrededor de 58 ohmios), esto es perfectamente normal para un filtro de este tipo y no afectará demasiado la potencia de salida.
