Protector de sobretensión para línea telefónica

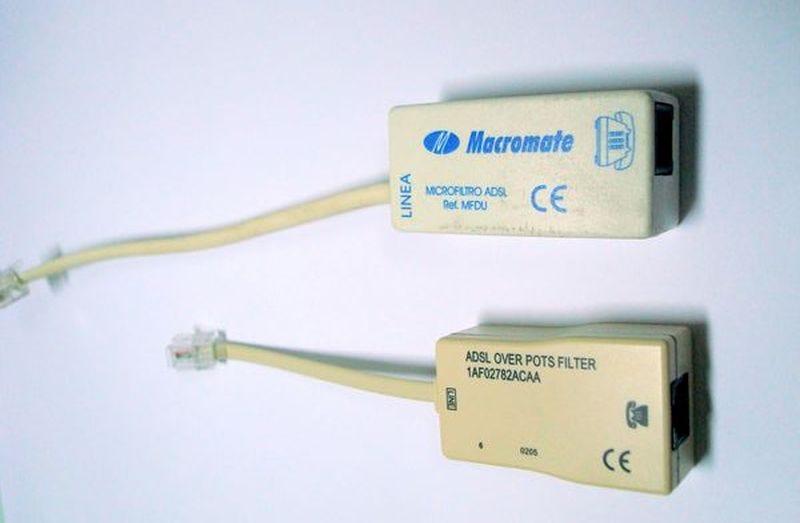

Dos tipos de microfiltros estándar que podemos encontrar con facilidad en líneas telefónicas con ADSL.

Con un micro filtro del tipo utilizado para ADSL y muy pocos componentes, podemos construir de forma rápida y sin mucha complicación, un practico protector de sobre tensión que nos sirva como barrera entre la línea de teléfono y nuestro router.

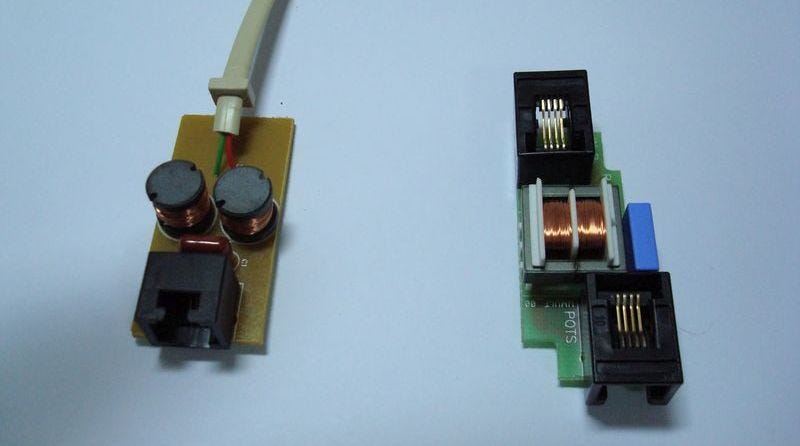

Interior de los microfiltros ya desmontados

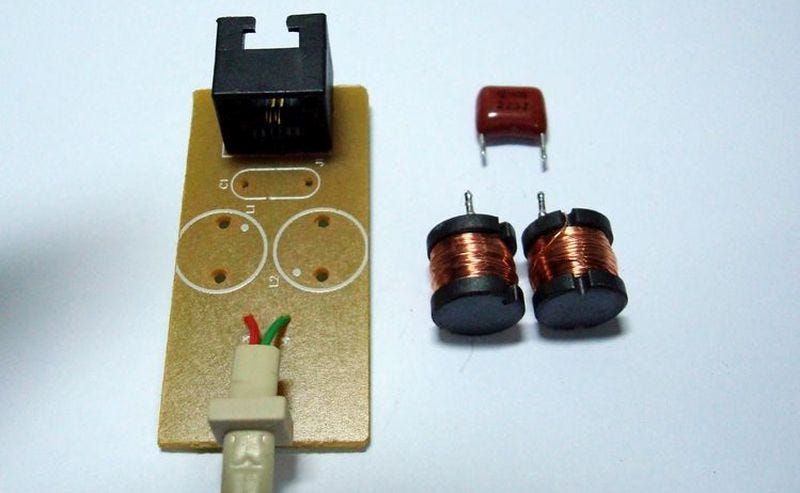

En las fotos podemos ver los dos microfiltros con todos los componentes ya desoldados y listo para el siguiente paso

Lo siguiente es soldar unos puentes de hilo rígido donde anteriormente estaban las bobinas L1, L2 Y L

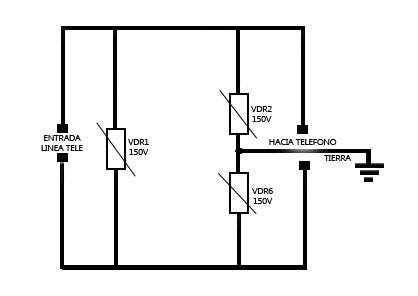

Donde estaban los condensadores C Y C1 soldaremos los varistores VDR1, los varistores VDR2 Y VDR3 conectados en serie, los soldaremos en cada extremo a un puente.

En la unión de los varistores soldaremos el conductor que va a tierra y en el otro extremo la pinza de cocodrilo

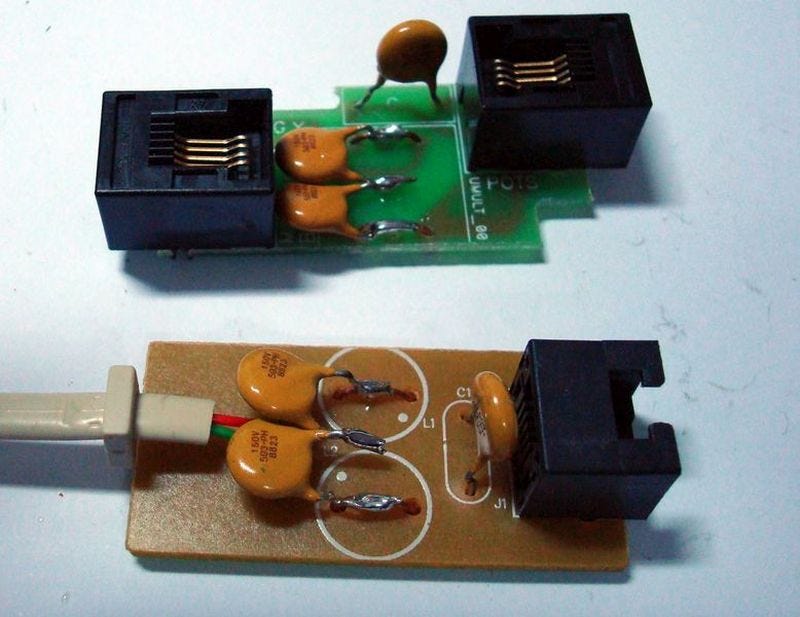

Así queda terminado nuestro protector de sobrevoltaje. El cable amarillo es tierra

Podemo conectar nuestro router, modem o teléfono
