Cell Site ในระบบโทรศัพท์มือถือคืออะไร

วันนี้เรามาทำความรู้จักกับ Cell Site ของระบบโทรศัพท์เคลื่อนที่ โดยจะมีการเรียกต่างกัน

“Site:” สถานีฐานที่เป็นที่ตั้งของสายอากาศ เพื่อกระจายสัญญาณโทรศัพท์เคลื่อนที่

“Cell หรือ Sector :” หมายถึงพื้นที่ใช้งาน หรือ Coverage ที่ครอบคลุมด้วย Site นั้นๆ

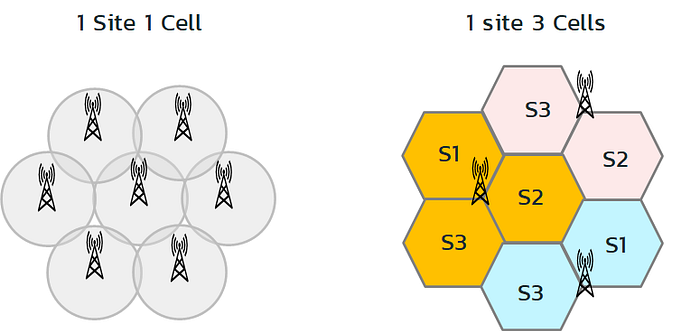

• ปกติใน 1 Site มีอย่างน้อย 1 cell/sector,
• ส่วนใหญ่ outdoor site มี 3 sector เพื่อเป็นการสะดวกต่อการวางแผนใช้ความถี่ซ้ำ (frequency reuse) เนื่องจากความถี่มีจำกัด
• Cell/Sector คือหน่วยย่อยที่สุดที่แสดงพื้นที่ครอบคลุม ที่มีคุณลักษณะทางความถี่ที่ต่างกัน ที่สามารถแยกแยะความแตกต่าง หรือเรียกว่า Boardcast ที่ต่างกัน เช่น
• 2G GSM มีความถี่ BCCH ที่ต่างกัน
• 3G UMTS มี PSC (scrambling code) ที่ต่างกัน
• 4G LTE มี PCI ที่ต่างกัน

ซึ่งการใช้งานแต่ละ cell จะรองรับความหนาแน่นการใช้ตามจำนวน Service ที่รองรับ ใช้ได้หลายคน

เมื่อผู้ใช้งานมากขึ้นจนเต็ม capacity ที่รองรับได้ในแต่ละ cell ก็ต้องมีการขยายให้รองรับการใช้งานโดยการเพิ่ม cell/sector ซึ่งเราเรียกว่าการ add หรือ split cell/sector

ส่วนประกอบของอุปกรณ์สถานีฐาน

การแบ่ง Cell Site ตามลักษณะพื้นที่ครอบคลุม

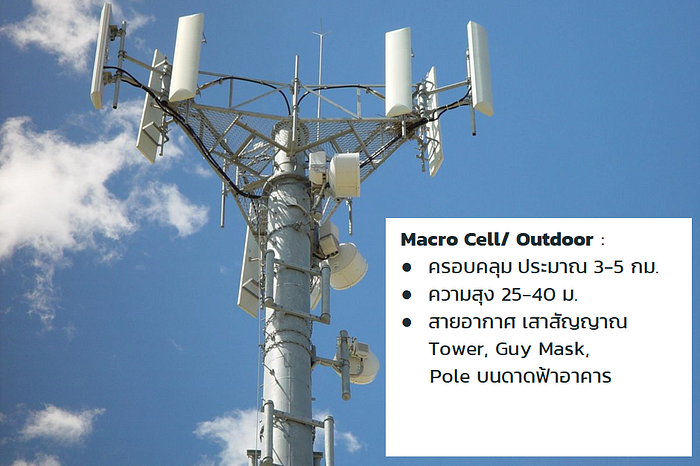

1.Macro Cell/Outdoor

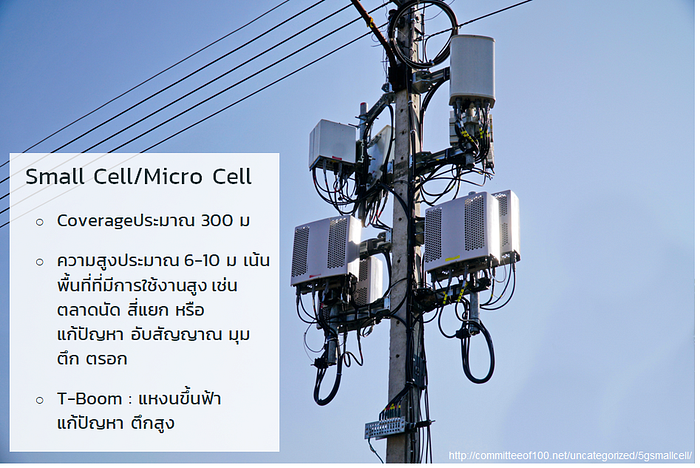

2.Small Cell/MicroCell

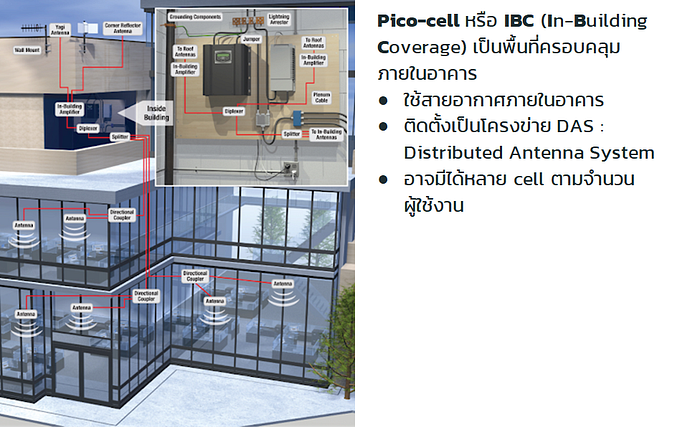

3.Pico Cell/IBC (Inbuilding Coverage)

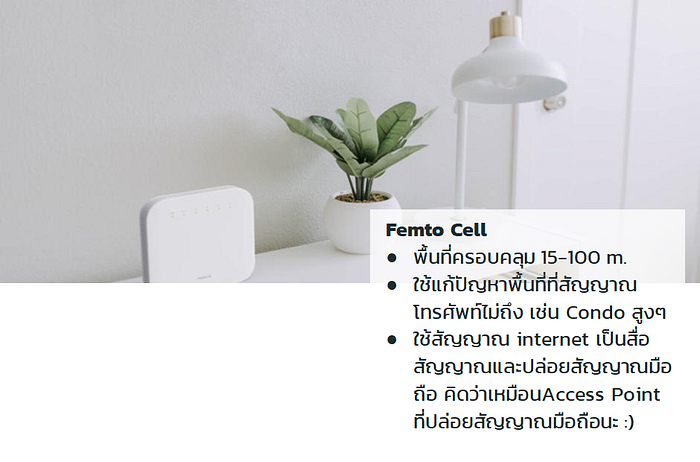

4. Femto Cell

สรุปขนาดพื้นที่ Coverage
