讓我們解構複雜的 ADXL345 三軸加速規吧！（第五彈）
讀取 Device ID 以驗證 SPI 讀取函數
本篇會教大家讀取 Device ID，這是對 ADXL345 的操作中最簡單的一個。
我們需要踩個煞車
為了和 ADXL345 通訊，前面已經介紹過 3 個用 GPIO 自幹的 function，還剩下 1 個沒講。但目前為止，尚未對已做完的部分有任何驗證，我們不清楚已經寫過的東西到底有沒有用？是不是真的能和 ADXL345 溝通？
你跟我一樣，覺得心裡不踏實嗎？
一口氣到底＝「差之毫釐，失之千里」
如果有潛藏的 bug，卻沒發現，一廂情願的不斷寫下去，風險會很高！對不熟悉的軟體開發，我習慣先完成能夠驗證的最小部分，或是說有功能的最小部分（Minimum Viable Product），驗證成功才往下寫。
若以我過去的經驗來舉例：
- 拿到新的 MCU 或開發版，先確定能讓 LED 閃爍。
- 剛接觸 Linux，先看能不能 echo 或 print 出字串？
- 開發 PID 控制系統，先確定數學最簡單的P控制可以正常反應。
- 做一個軟體示波器，先確定能畫出 random 或 sin(t)？若可以才連接ADC。
- 剛認識一個妹，先看能不能聊三觀（工作、愛情、價值）？可以聊才約。
那與 ADXL345 通訊呢？先能讀到正確的 Device ID 囉！確定這一步 OK ，再去想其他的。否則妹子都「已讀不回」或「不讀不回」了，你還會煩惱約出來要穿什麼嗎？

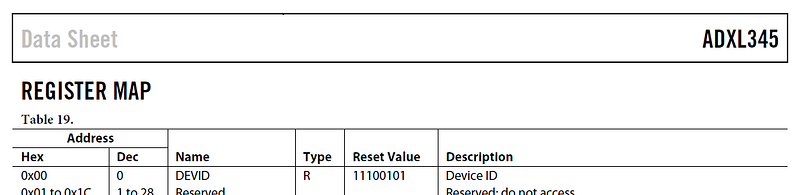

根據 Register Map（上圖），在位置 0x00 應該可以讀到 0xE5(1110,0101) 這個值。以下是我用來測試的程式。

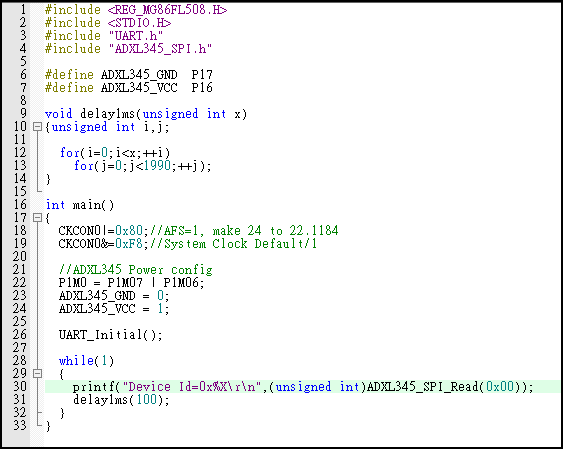

上圖這個程式，先對 System clock、UART、sensor power 做一些必要的初始化以後，就開始用無窮迴圈讀取 Device ID。
前面說過，這個用 GPIO 自幹出來的 ADXL345 SPI function 是跨平台通用的（不是無痛移植，你需要小小修改對應自己平台的 NOP 和 PIN define），所以其他的初始化步驟照抄沒用，除非你跟我用一樣的 MCU。

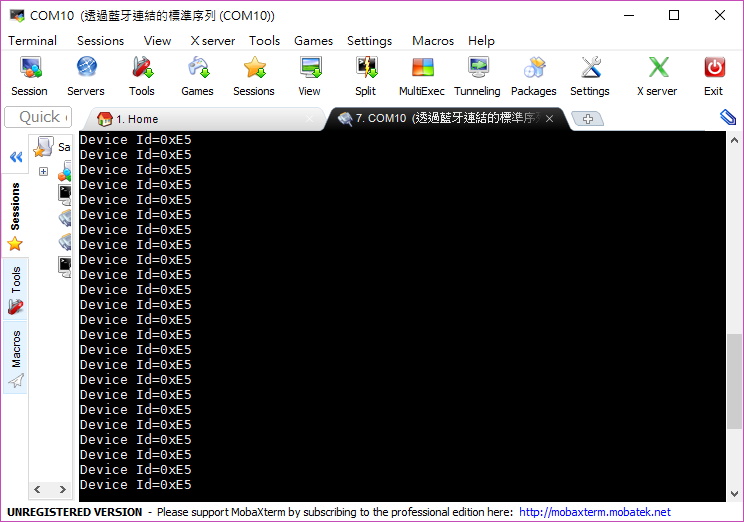

因此，這個程式重點就只有第30行而已，在位址 0x00 讀出資料、做點格式設定，然後丟到 UART上。UART 讀出的畫面如下：
如果在位置 0x00 能夠讀出 0xE5 ，那就表示我們目前已經實作的 unsigned char ADXL345_SPI_Read(unsigned char Address) 沒問題，可以繼續往下做；如果無法讀出正確數值，那就表示前面一定有出錯。
- 檢查 ADXL345 電源是否正確接上？
假如一再檢查，還是無法解決這一步的錯誤，那你需要找一台示波器來做更仔細的檢驗：
- 檢查動作時期 CS 是否正確被拉到 Low？
- 檢查 MCU 送出的 SCL 是否符合 datasheet 上的各項規範？
下一篇會講解如何讀取整個 Register map，並談談 Register map 中的神祕失落區塊。
