The Кресло-качалка

комплект для RealReality (RR)

предисловие для мальчиков

Вот знаете, хочется иногда попилить, а нечего. Полочку в ванной прикрутить или ёлку вынести. Где нынче совершить подвиг? Что бы такого сделать настоящего, чтоб и в жизни было полезно, и женщину удивить, и ребенок чтоб помогал, и вообще, самовыразиться чуть-чуть?

Конечно, цивилизация не стоит на месте и выход есть — Minecraft, World of Warcraft, SIMs, плюс очки VR, пульт/перчатки и мощный комп. Можно завоевать замок или победить мафию не выходя из дома (кому я рассказываю?!). Но где то на подсознании понимаешь, что это… ммм, ненастоящее. Чего то не хватает ;)

Что хорошего в компьютерных играх? Во-первых, можно выбрать, кем быть. Во-вторых, можно в любой момент остановиться и сохранить текущее состояние. В-третьих, заранее так подготовлено, чтоб всё было на месте, не надоедало и красиво решалось. И для каждого — свой подходящий уровень сложности. Так я пришел к мысли добавить геймификацию к реальности (а не наоборот). И придумал объект, который бы радовал не только сам по себе, но и в процессе созидания. Который даёт возможность примерить разные роли/аватары в максимально комфортной ненапряжной форме в домашних условиях.

предисловие для девочек

А особенно, для мам! Вы же понимаете, как важно найти незаурядное занятие для ребенка (а так же для папы, дедушки и других родственников)? Желательно, не просто сплавить, а увлечь новым интересным занятием, за которым они забудут про ваше существование. Чтоб это была такая маленькая школа жизни, где проявится сотрудничество, наладится коммуникация, возникнут задачи и преодолеются сложности.

Встречайте — комплект реальной реальности! В комплекте все что нужно для начала работы. Из инструментов будет достаточно одного молотка (даже для отбивных). В доме появится полезный предмет, пару вечеров вас никто не будет трогать, а потом ещё и придут к вам хвастаться. Стул будет служить годами и передаваться по наследству вместе с легендой создания. И ребенок будет этому сопричастен! Он будет горд. Уже будет что рассказать друзьям или показать бабушкам. А если ребенок совсем маленький, ничего — оценит со временем ;)

Так рождается семейная мифология. Такой жизненный конструктор — целая вселенная деревяшек и инструментов, который даст ребенку намного больше, чем планшет и телевизор.

интро

Итак, заготовки приехали, что в наборе?

Две двойные боковины из березовой фанеры, шипы из бука и круглые перекладины (сосна или бук). Из такого набора можно получить с десяток разных модификаций: от стандартного кресла до широкого диванчика.

варианты сборки

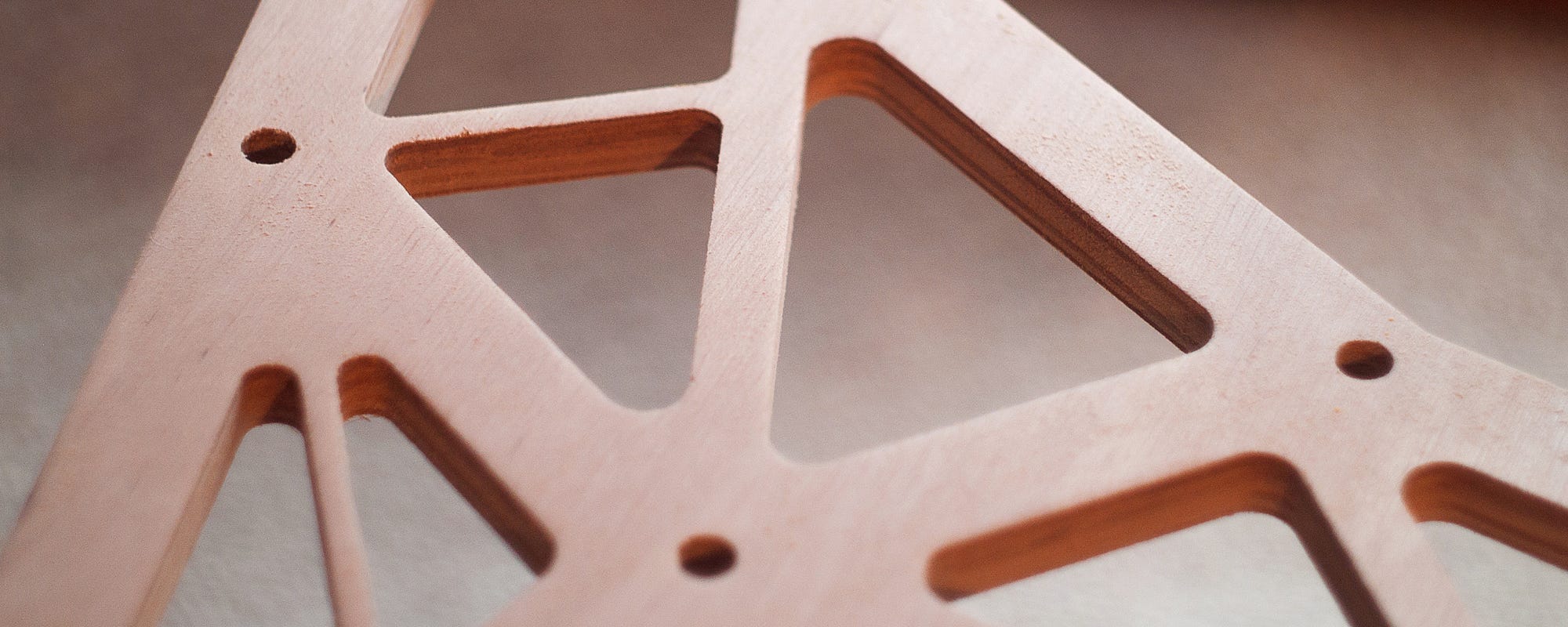

шлифовка

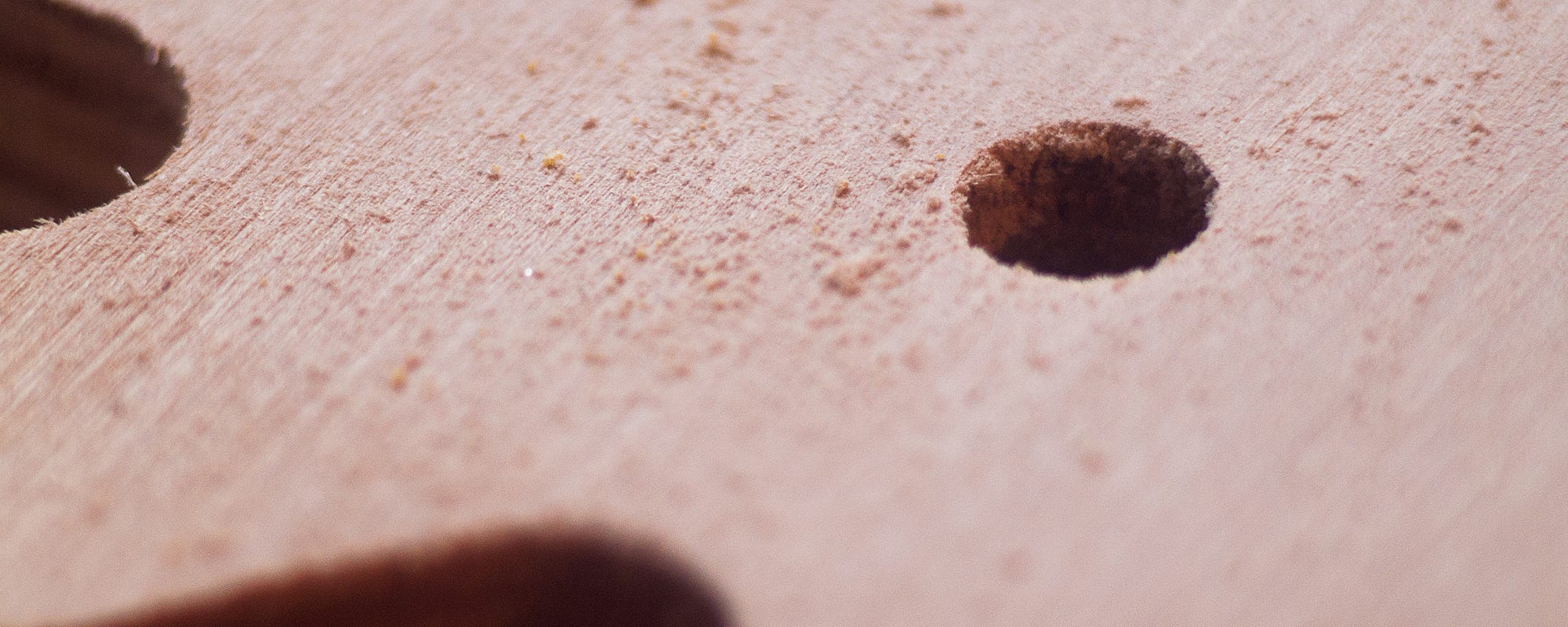

Это не звучит, как привлекательное занятие, но при правильном отношении радует, как и любое другое созидание. Тут можно поиграться разными шкурками, попробовать насадки на дрель и разные шлифмашинки. Пахнет свежим деревом, волосы в стружке — красота!

Если вы планировали чем то покрывать древесину (лак/масло) — это можно сделать сейчас. Я — нет, поэтому ничто не отвлекало меня от гладких поверхностей.

Вообще, шлифовка будет присутствовать на всех этапах. На правой картинке виден уже затертый шип, к которым мы переходим в следующей главе.

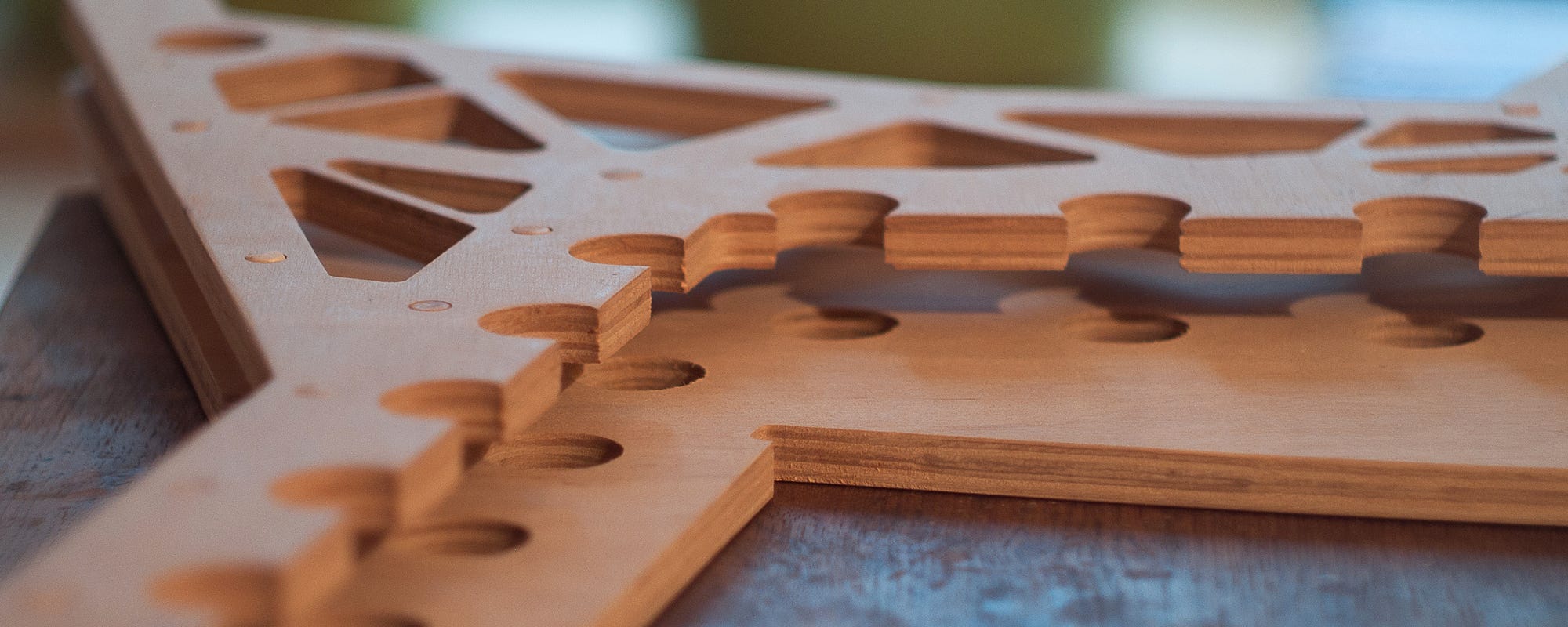

В наборе две цельные боковинки с подлокотниками (я их буду использовать с внешней стороны). И две облегчённые фермы, которые поддерживают брусья снизу, не выступая. Если вы хотите сделать длинную лавку — их лучше разместить по середине.

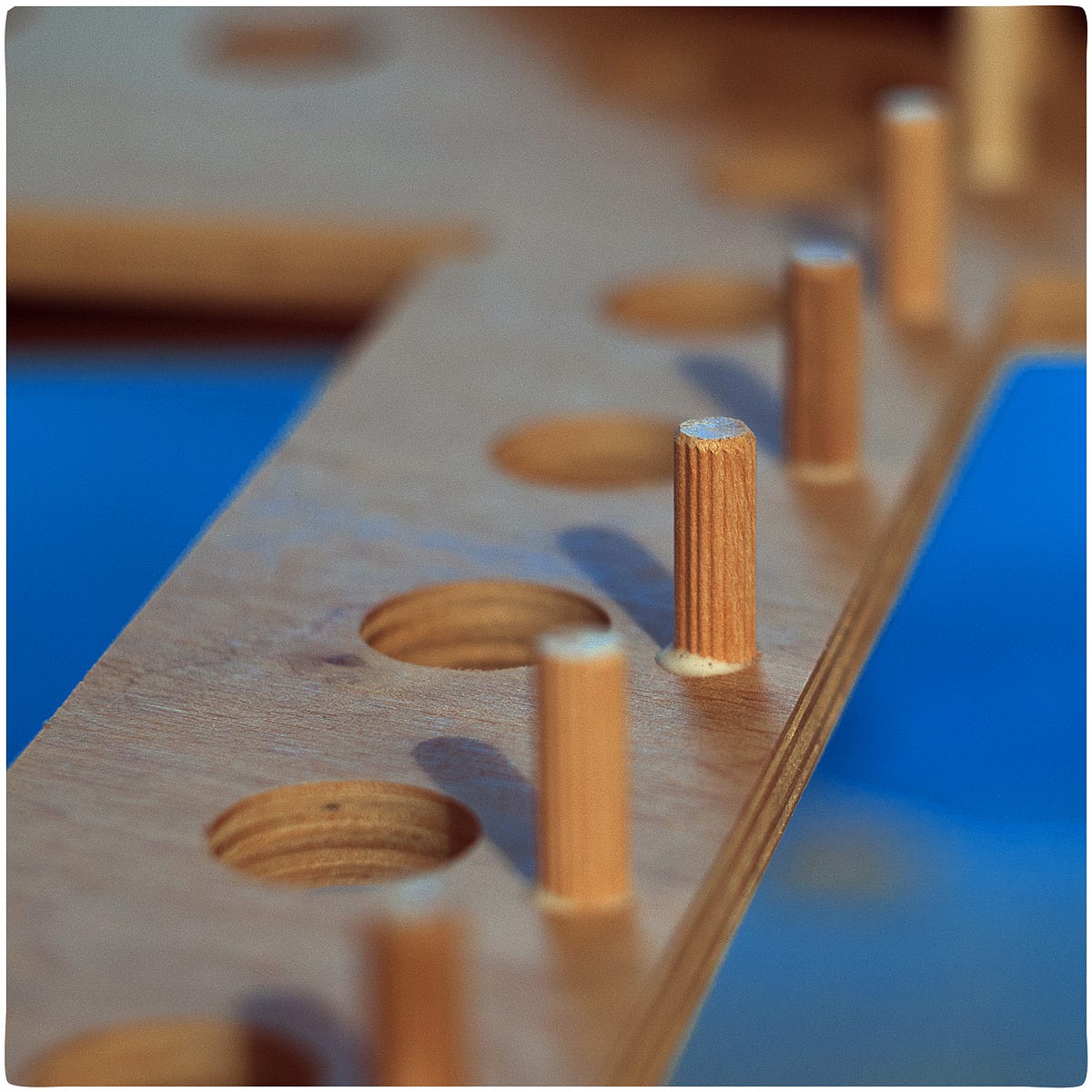

На этом уровне ключевое удовольствие — забивать шипы. Шипы — это что-то такое тёплое и ламповое, в отличие от гвоздей и шурупов.

Хорошо ещё сажать их на клей — выходит совсем по-настоящему. ПВА радует плёночками на пальцах и высокой клеящей способностью.

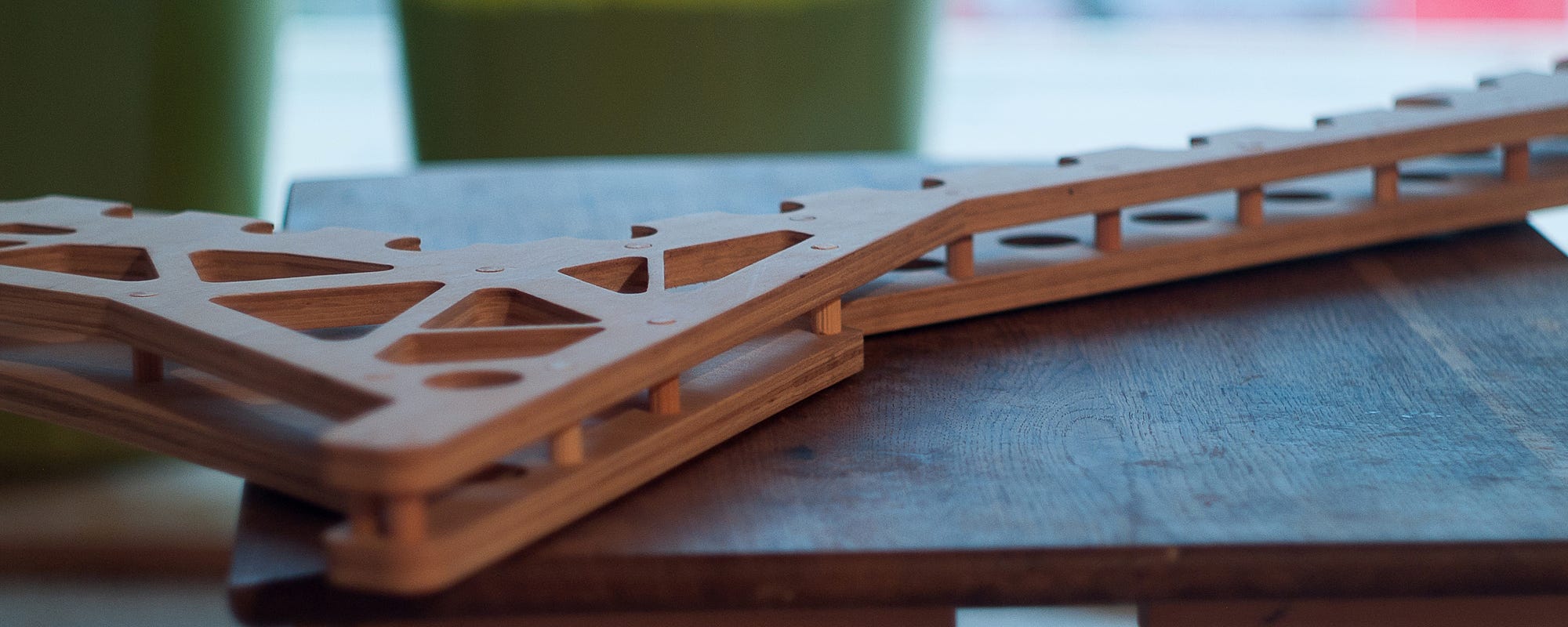

чем то напоминает Эйфелеву башню

Благодаря такой такой конструкции фанеру не ведет со временем и вообще, выходит оч крепко. Это ноу-хау, если где такое видели, то я — нет. Покажите, интересно.

Боковинки собраны, можно попробовать разные варианты. Если не отвлекаться, на сборку уходит часа два.

Уже в таком виде конструкция довольно крепкая и стабильная.

распил перекладин

Об этом этапе нечего рассказывать кроме напоминания, что чуть-чуть попилить — это опять таки интересно. Казалось бы, нет ничего сложного, чтоб распилить деревяху на две части, но когда вам нужно 15 штук одинаковой длины — сюрпризы обязательно будут ;)

Я выбрал ширину кресла 37 мм (перекладина делится ровно на три части), напилил и теперь всё готово к основному этапу сборки.

(при заказе можно указать, какая длина перекладин нужна вам и они приедут уже распиленные. даже с дырочкой под клин)

крепление перекладин

Это не совсем ноу-хау, скорее лайфхак. Обычно с помощью шипов части древесины крепятся одна к другой. Мы же на этом этапе используем шипы, как клинья. Для этого я просверлил дырки 7мм (под шип 8мм) и сделал небольшой надкол.

После шлифовки получается такое:

Повторяю операцию. С электрической дрелью это занимает 10 минут, но можно и сразу заказать перекладины с дырками (и, заодно, нужной длины).

Хотя после установки клина руками перекладину уже не провернуть, тоже сажаю на клей для пущей монолитности.

Количество клиньев точно рассчитано: достаточно для удовлетворения, но надоесть не успевает. Я бы даже сказал, оставляет нотку недосказанности и желание повторить ;)

подлокотники

Моя давняя мечта — выгнуть фанеру, поэтому я взялся за вариант с гнутыми подлокотниками. В фантазиях это выглядит просто — нагреть над паром и гнуть. Гугл фантазирует в том же стиле. Ну, посмотрим ;)

По задумке, дальней стороной подлокотник втыкается в спинку кресла. Выступ спереди должен помочь согнуть деталь (чтоб не травмировать основную часть) и в конце процесса отпиливается.

Фоток кастрюли с кипятком не будет — всё потрескалось и я выиграл дополнительный уровень — игра в реставратора ;)

По факту это заняло два дня, так что в серийном изделии (купить/заказать можно тут или тут) подлокотники гнуть не придётся ;)

пасхалки

В целом, игра может быть пройдена за пару вечеров, но есть скрытые фичи и бонусные уровни для ценителей:

  • сшить подушки и таким образом поиграться в текстиль;
  • сделать мягкие вставки и обтянуть всё тканью;
  • использовать не все перекладины и натянуть между ними тент;
  • наклеить шпон из ценных пород дерева;
  • зашпаклевать, покрасить, покрыть лаком или натереть маслом;
  • расписать под хохлому, обклеить страницами из комиксов, итд.

готово

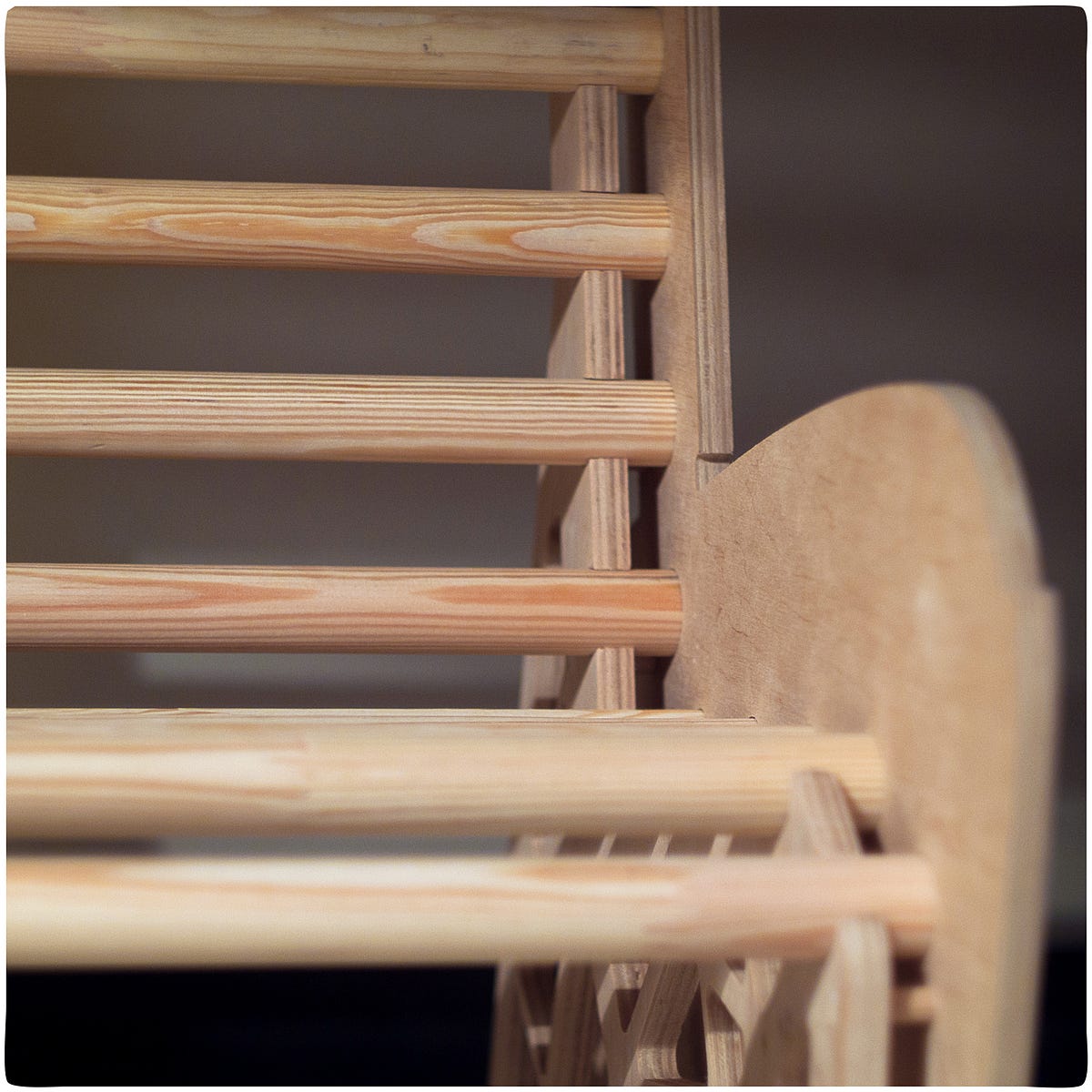

В моём случае финальный результат выглядит так:

Минимальный список артефактов для прохождения игры:

  • наждачная бумага;
  • молоток;
  • клей ПВА.

update / 19 may:

Прошло какое-то время, в серии деревянных конструкторов появились: детская (совсем не детская) кровать, этажерка на кухню, столик и даже турник. Но сейчас новости про кресло.

Во-первых, были произведены всяческие расчёты, подтянута теоретическая база, просчитаны нагрузки… которые подтвердили, что всё было сделано правильно ;)

Например, вот эта диаграмма показывает распределение нагрузок и места максимального напряжения материала. Синие зоны не влияют на жёсткость, тогда как красные — это критические места. В нашем случае фанера (10мм в два слоя) имеет избыточную жесткость и большой запас мощности.

Если интересно, то такие просчёты помогают делать программы типа SolidWorks, Inspire или Fusion360. А доступность этих инструментов ведут к новому направлению, который называют генеративный дизайн.

Во-вторых, для кресла появился апгрейд — полозья, которые превращают кресло в кресло-качалку.

Принцип тот же — просто вставить и зафиксировать шипами. Отверстия совпадают с отверстиями на кресле. Полозья можно сделать быстросъемными (просто не приклеивать) и цеплять по случаю.

Это моё первое кресло-качалка в жизни, поэтому расчёты радиусов и центра тяжести велись опытным путём:

Лётчик-испытатель в рабочем положении помогал отслеживать вектор скорости свободного падения в пределах желаемых отклонений. Тут тоже всё удалось с первого раза ;)

Как оказалось, кресло-качалка для ребёнка — это целая вселенная исследований и аттракцион нестабильности :)

Благодаря подножке, ребенку легко залазить, придавать движение креслу и контролировать амплитуду. На кресле регулярно кушаются завтраки, смотрятся мультики и катаются плюшевые звери!

Тут самое время заметить, что кресло (по размерам) и конструкция (по динамическим характеристикам) подходит как детям 1,5–2 лет, так и 4–5 летним хулиганам. Для детей со смещённым центром тяжести предусмотрена тонкая настройка диапазона шатания ;)

выводы

В следующий раз эту же игру можно пройти совершенно другим способом. Есть режим групповой игры с друзьями и/или детьми. Высокий уровень реалистичности и тактильных ощущений, широкий выбор аватаров, недетерминированный сюжет. Можно в любом месте сохраниться и отложить игру на время — все достижения сохраняются. Занимает минимум места и практически не жрёт ресурсов.

Купить себе, подарить друзьям, заказать модификацию или в готовом виде можно на нашей страничке facebook.com/tshapedcrew, по телефону +38 097 7123528 или пишите на почту: t.shapedcrew@gmail.com

Казалось бы, реальность — это скучно, но напоминаю: это виртуальная реальность создаётся для тех, у кого с этим проблемы, а не наоборот ;)

p.s. альтернативный unboxing от Victor Kublanov в его фейсбучике.
