Case de Sucesso: Rede 100% UniFi em Resort Campestre

O Recanto Campestre Vinhedo é um espaço planejado para abrigar um hotel de lazer com apartamentos e uma variedade de dependências para o conforto e o entretenimento do hóspede junto à bela natureza de Vinhedo, localizada a apenas 50 minutos da capital São Paulo.

Figura. Recanto Campestre Vinhedo

A L3TI é uma revenda/integrador de informática com sede em São Paulo que foi fundada em 2012. Eles mantêm parcerias com os maiores distribuidores de produtos e soluções de TI e são integradores especializados na solução UniFi da Ubiquiti. A L3TI foi responsável pelo projeto de toda a infraestrutura da rede Wi-Fi apresentada adiante neste case.

Escopo do Projeto

Todos os equipamentos de acesso utilizados neste case são da família UniFi, ou seja, APs Wi-Fi e switches. A grande vantagem em utilizar apenas equipamentos UniFi nos projetos está na infraestrutura unificada com gerência centralizada através de um único local, no caso o software de gerência UniFi Network.

Figura. Dashboard do Software UniFi
Figura. Topologia da Rede na Pousada

A pousada possui uma área bastante ampla com dezenas de quartos distribuídos em um prédio principal de 2 andares. Esse prédio é rodeado de árvores e plantas naturais, sendo que existem duas piscinas conjugadas com bar em sua parte central, além de piscina infantil e playground. Para prover boa cobertura Wi-Fi em todos os ambientes da pousada foram utilizados 18 APs UniFi, sendo 3 do modelo UAP-AC-M nos ambientes externos (outdoor) e os demais do modelo UAP-AC-LR nos ambientes internos.

Figura. APs UniFi nas Áreas Internas

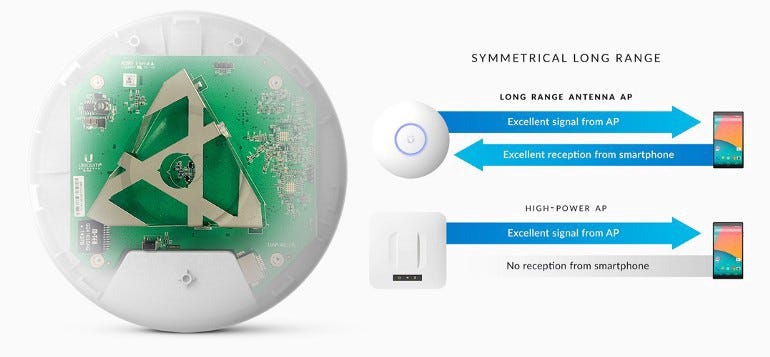

O UAP-AC-LR utilizado nas áreas internas/cobertas deste case possui um sistema inovador de antenas fractais (tri-polar), superior às convencionais antenas tradicionalmente embutidas em APs. Ao contrário do que muitos pensam, de nada adianta instalar um AP com rádio de maior potência para cobrir uma área de cobertura maior. Aumentar a potência de transmissão apenas melhora o sinal transmitido pelo AP que é recebido pelo cliente, mas não melhora em nada o sinal transmitido pelo cliente que é recebido pelo AP.

Ou seja, quando se aumenta a potência de transmissão do AP é comum observar que os clientes passam a enxergar a rede wireless com sinal de maior intensidade, mas não conseguem estabelecer a conexão e/ou o link fica instável. A solução para ter reciprocidade de transmissão/recepção (TX/RX) é utilizar antenas de maior ganho, o que implica em melhor sinal de transmissão/recepção em ambos os sentidos de maneira simétrica.

Observação: Fiquem atentos com aquela “equivocada” (às vezes proposital) estratégia comercial de vendas que enfatiza a potência de transmissão dos produtos, visto que uma boa prática em WLAN é diminuir a potência de transmissão dos APs porque os clientes possuem metade ou menos da potência média de transmissão de um AP, conforme discutido neste artigo.

Figura. Relação de APs no Software UniFi

Observação: Há vários modelos de APs Wi-Fi disponíveis no amplo portfólio UniFi. Para obter informações detalhadas sobre cada um dos modelos, recomendamos a leitura deste artigo.

Nas áreas externas optou-se pelo UAP-AC-M do portfólio AC (Wi-Fi 5) que possui excelente custo-benefício e é ideal para instalação em ambientes externos (outdoor) por causa das suas características de resistência ao tempo/chuva. Além disso, esse AP é muito flexível por causa das antenas externas que podem ser posicionadas para melhorar o sinal ou mesmo substituídas por outras direcionadas de maior ganho. Nesse case foram utilizadas 3 unidades do UAP-AC-M em conjunto com as antenas direcionais UMA-D para prover cobertura em uma direção específica.

Figura. APs UniFi nas Áreas Externas

Já existiam alguns APs UniFi legados instalados no local, ou seja, equipamentos da antiga tecnologia Wi-Fi 4 (802.11n). Todos foram reaproveitados sem nenhum problema, afinal os APs legados funcionam perfeitamente na versão mais atual do software UniFi Controller e ainda recebem suporte com atualizações de firmware. O plano é que esses poucos APs legados seja substituído em breve por novos APs do atual portfólio AC.

Também foram utilizados dois switches UniFi para distribuir o cabeamento para os APs e outros dispositivos cabeados. Foi usado um roteador/firewall UniFi Security Gateway PRO (USG-PRO) na borda para receber o link de Internet e viabilizar seu monitoramento em tempo real. A simples conexão do link na porta WAN1 do USG já é suficiente para o equipamento fazer automaticamente as configurações de compartilhamento da Internet (NAT) com as máquinas da rede interna (LAN).

Figura. Switches e Roteador no Software UniFi
Figura. Organização dos Racks
Figura. Switch e Roteador UniFi no Rack

Observação: Leia este artigo para saber mais sobre as características do UniFi Security Gateway (USG) e recursos suportados.

Resultados

A marca Ubiquiti é sinônimo de confiabilidade no mercado e sua relação preço/performance é imbatível porque preenche o espaço entre aquelas soluções mais baratas que não teriam condições técnicas de atender esta demanda e aquelas soluções mais caras com custo totalmente proibitivo.

Depois de executado o projeto foi constatada plena satisfação da administração da pousada e da integradora L3TI que é parceira da Ubiquiti e utiliza a solução UniFi em seus projetos, conforme depoimento abaixo.

"Com a implantação da solução UniFi da Ubiquiti no Recanto Campestre Vinhedo, obtivemos melhor gerenciamento de todo nosso ambiente Wi-Fi e agora conseguimos visualizar os APs e monitorar os acessos na rede de visitantes através do aplicativo no celular."

Roberto Ferreira
Administrador de Rede do Recanto Campestre Vinhedo

Outro diferencial da solução UniFi é o custo dos Access Points em comparação aos demais concorrentes. As soluções concorrentes possuem vários outros custos agregados, principalmente de licença por AP em seus softwares de gerência, sem falar na complexidade inerente à necessidade de instalação de controladoras redundantes com custos exorbitantes que fogem totalmente da realidade de muitas organizações.

Outras soluções costumam “travar” os integradores com sua marca através do alto investimento em treinamentos técnicos de certificações que requerem muito tempo para aprender complexas linhas de comando. A solução UniFi da Ubiquiti aborda uma estratégia totalmente oposta ao oferecer uma visão centralizada que permite a rápida gerência e configuração da rede através de uma interface web intuitiva que é extremamente fácil de ser operada por qualquer profissional. Essa nossa abordagem deixa os integradores bastante satisfeitos, já que tempo e custo são recursos importantes para eles conseguirem alavancar novos negócios em projetos de TI.
