Case de Sucesso: Rede UniFicada e Wi-Fi em Escritórios Compartilhados (Coworking)

Desde 2015 o S7 cria espaços de trabalho compartilhados (coworking) que acomodam empresas e profissionais inovadores, motivados a “imaginar o impossível e realizar o improvável”. Atualmente, tem duas unidades no Centro de Florianópolis, um dos maiores polos tecnológicos do país. Foi o primeiro espaço do Brasil a fazer parte da LExC (The League of Extraordinary Coworking Spaces), fundada em 2011 nos Estados Unidos e que hoje reúne os melhores espaços do mundo, formando uma rede de mais de 100 unidades em 50 cidades.

A integradora ETH é parceira da Ubiquiti e foi responsável pelo projeto de cobertura Wi-Fi nos escritórios do espaço compartilhdo do S7, oportunidade em que a solução UniFi foi escolhida para conectar o local. O projeto foi executado pelo parceiro Jefferson D’Ávila da Silveira, proprietário da integradora ETH Soluções em TI (https://www.ethti.com.br).

Escopo do Projeto

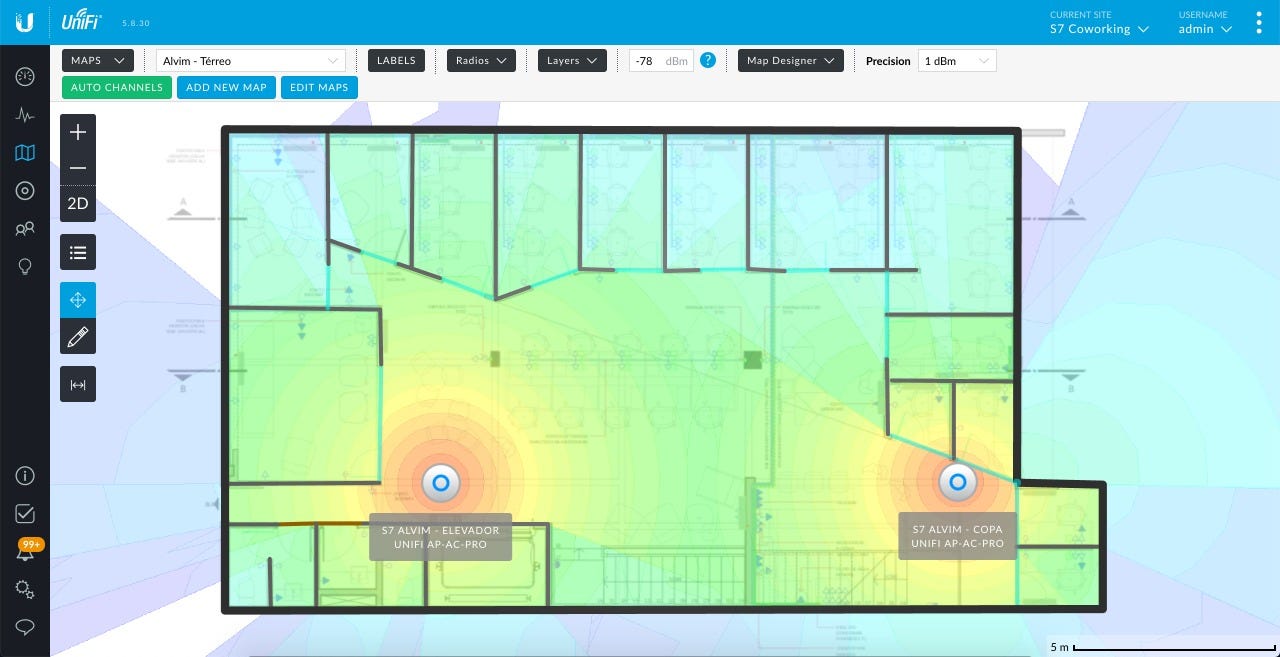

A sede do S7 Coworking consiste em um prédio de dois andares, onde ficam os escritórios e demais espaços compartilhados. Para prover boa cobertura Wi-Fi no ambiente, foram instalados quatro UAP-AC-PRO nos dois andares do prédio, conforme ilustrado nos mapas abaixo. Foi habilitado o Guest Portal embutido na solução UniFi, recurso que permite criar uma landing page institucional totalmente personalizada para fins de autenticação dos clientes, conforme observado na figura abaixo.

O UAP-AC-PRO possui três antenas (MIMO 3x3) com capacidade recomendada para atender até 120 clientes. Além de suportar muitos clientes com excelente desempenho, ele oferece ainda mais desempenho para aqueles clientes que também possuem antenas 3x3, como por exemplo os laptops top de linha. Outro detalhe é que ele possui duas portas gigabit, de maneira que a segunda porta pode ser utilizada para conectar um dispositivo próximo a ele (via bridge), por exemplo uma câmera.

Observação: Há vários modelos de APs Wi-Fi disponíveis no amplo portfólio UniFi. Para obter informações detalhadas sobre cada um dos modelos, recomendamos a leitura deste artigo.

Conforme orientação da integradora ETH, os APs poderiam ter sido posicionados de maneira mais centralizada nos andares do prédio para otimizar ainda mais a cobertura Wi-Fi, mas a administração do escritório tinha uma enorme preocupação com a estética porque todo o espaço dos escritórios compartilhados é moderno e limpo. Por essa razão, a administração preferiu que os APs fossem fixados na próprias calhas de passagem dos cabos, da maneira ilustrada nas figuras abaixo.

Todos os equipamentos utilizados neste projeto são da família UniFi, conforme relacionado na figura abaixo, incluindo o roteador/firewall e os switches para distribuição da infraestrutura cabeada no prédio. A vantagem em utilizar apenas equipamentos UniFi nos projetos está na infraestrutura unificada com gerência centralizada através de um único local, no caso o software de gerência UniFi Controller.

Foi utilizado um roteador UniFi Security Gateway Pro (USG-PRO-4) na borda para compartilhamento da conexão da Internet e monitoramento em tempo real do perfil de consumo de tráfego das conexões. Existem dois links entrando nas portas WAN1 e WAN2 do USG, sendo que foi configurado o balanceamento de carga dessas duas conexões através da interface gráfica do UniFi Controller. Dessa forma as duas conexões são utilizadas em paralelo (balanceamento), sendo que em caso de queda de um dos links, então o outro link assume automaticamente.

A facilidade de configuração de dois links de Internet em modo load-balance (balanceamento) ou failover (disponibilidade) é um dos grandes destaques do USG, afinal esse procedimento é rapidamente realizado através da interface gráfica do software Unifi Controller.

Observação: Leia este artigo para saber mais sobre as características do UniFi Security Gateway(USG) e recursos suportados.

Os quatro Access Points UniFi foram conectados por um Switch UniFi PoE (US-24–250W) para que pudessem ser alimentados através do próprio cabo de rede via PoE (Power over Ethenet), ou seja, sem que houvesse a necessidade de utilização de injetores/fontes externas. Também foram instalados outros dois switches US-24 para distribuição de cabeamento em vários outros pontos dos dois andares do prédio do S7 Coworking.

Observação: Há vários modelos de switches disponíveis no amplo portfólio UniFi para ambientes de pequeno a grande porte. Para obter informações detalhadas sobre cada um dos modelos, recomendamos a leitura deste artigo.

Resultados

A marca Ubiquiti é sinônimo de confiabilidade no mercado e sua relação preço/performance é imbatível porque preenche o espaço entre aquelas soluções mais baratas que não teriam condições técnicas de atender esta demanda e aquelas soluções mais caras com custo totalmente proibitivo.

Como já foi explicado anteriormente, a grande vantagem da rede unificada composta apenas por equipamentos UniFi está na gerência centralizada. O software UniFi Controller é totalmente gratuito, independente da quantidade de dispositivos instalados no ambiente e não existe nenhum valor adicional de licença dos APs na solução da Ubiquiti.

A integradora ETH optou pela instalação do software em um serviço de nuvem, uma estratégia que facilita o gerenciamento de todos os clientes através de uma única interface de gerência no NOC da empresa ou mesmo de qualquer outro lugar através da Internet. O UniFi é muito flexível nesse sentido porque permite a criação de múltiplos sites lógicos na mesma instância da controladora, assim é possível apontar os dispositivos UniFi dos diferentes clientes para seu respectivo site lógico na controladora em nuvem.

Observação: Leia este artigo para saber mais sobre como utilizar o software UniFi Controller na nuvem para gerenciar múltiplos sites remotos.

Depois de executado o projeto, foi constatada plena satisfação da administração do S7 Coworking em relação à qualidade e estabilidade da Rede Wi-Fi no local. A integradora ETH é parceira da Ubiquiti há anos e não abre mão de utilizar os equipamentos da família UniFi em seus projetos, como pode ser observado no depoimento abaixo:

Nós da ETH Soluções em TI consideramos a UBNT a melhor opção para uso em Wi-Fi Corporativo. Com o UniFi conseguimos um ganho excelente de potência nas antenas de 2,4 GHz e 5 GHz, assim como uma excelente sensibilidade para ajustes finos, dando “armas” para nossa equipe ajustar ambientes com muita interferência. Outro grande ponto que nos fez escolher a UBNT como parceira é a flexibilidade da controladora, pois atualmente temos um servidor na nuvem e gerenciamos todos os clientes em um mesmo local.

Jefferson D’Ávilla da Silveira Proprietário da ETH Soluções em TI

Outro diferencial da solução UniFi é o custo dos Access Points em comparação aos demais concorrentes. As soluções concorrentes possuem vários outros custos agregados, principalmente de licença por AP em seus softwares de gerência, sem falar na complexidade inerente à necessidade de instalação de controladoras redundantes com custos exorbitantes que fogem totalmente da realidade de muitas organizações.

Outras soluções costumam “travar” os integradores com sua marca através do alto investimento em treinamentos técnicos de certificações que requerem muito tempo para aprender complexas linhas de comando. A solução UniFi da Ubiquiti aborda uma estratégia totalmente oposta ao oferecer uma visão centralizada que permite a rápida gerência e configuração da rede através de uma interface web intuitiva que é extremamente fácil de ser operada por qualquer profissional. Essa nossa abordagem deixa os integradores bastante satisfeitos, já que tempo e custo são recursos importantes para eles conseguirem alavancar novos negócios em projetos de TI.




Samuel Henrique Bucke Brito samuel.brito@ubnt.com Ubiquiti Networks
